型 号：
|
LWGY
|
|
品 牌：
|
来瓦仪表
|
|
所属分类：
|
智能型涡轮流量计
|
|
所 在 地：
|
上海
|
DN0.5-300；304不锈钢材质；螺纹连接；精度0.2、0.5、1.0；现场显示24V供电、电池供电可选。
智能型涡轮流量计为一种速度式流量计量仪表。用于测量充满封闭管道， 连续流动的液体体积流量。LWGY 型涡轮流量计与相应的流量显示仪表——KWXSJ 系列流量积算仪配套使 用，也可与LWGY/LWTBS 型转换显示器等组合在一起构成一体型，用来测量并显示 液体的瞬时流量和累积流量，且可输出电压及电流脉冲信号和/或标准电流信号， 还具有失电数据保护功能和自诊断功能。
智能型涡轮流量计适合于测量粘度低的液体，具有精度高、可承受的工作压力大、 介质的温度范围宽等特点。广泛用于石油化工、冶金、科研等领域，也可用于食 品行业和液压系统上。前置放大器按输出信号型式分为：电压脉冲型、4~20mA 标准电流信号输出型。按防爆型式分为普通型（非防爆）、隔爆型、本安型。流量检测器有普通型、耐磨型和防腐蚀型，其中耐磨型除轴承和轴采用硬质合金外，并 设计成对叶轮有适当的反推力，使之更适合于测量汽油等润滑性能较差的液体。 防腐蚀型在压力不超过1MPa,介质温度为常温下，可采用全塑结构。 此外，公司还注重开发适用于te定用户的同类产品。
常用型号：LWGY-25ABKS3/NE-TBS 型号注解： 涡轮流量计，智能型，表体材质为304不锈钢，DN25，额定压力4.0MPa,常温，现场显示瞬时流量和累计流量，螺纹连
接，精度0.5，现场显示瞬时流量和累计流量，24V供电，4-20mA输出。
流量计价格随选型规格、口径、配置变化影响，不是一口价产品，需要根据您的工况选型报价。
定货时应明确：
流量计的型号，并确认该型号所表示的涵义与您所要求的公称通径、结构形式、 公称压力、流量范围、精度等级、温度范围、防爆要求、防腐性能等相符。需要配置的附件，如电缆、管道法兰、螺栓等。
为了协助您更好的选型，若有可能请提供流体名称及理化特性（如粘度、密度、 腐蚀性等），压力、温度及流量的常用值、zui大值、zui小值等。
不同规格不同输出方式不同连接方式：
技术参数：
★ 测量范围：0.01m3/h～1800m3/h
★ 口径: DN0.5 mm～300mm
★ zui高工作压力: 可达35MPa
★ 精度等级: 0.2 0.5 1.0级
★ 环境温度 -20℃～55℃;
★ 相对温度：5%～95%
★ 被测介质温度：-20℃～120℃, zui高可达160℃
★ 大气压力：86Kpa～106Kpa
★ 防爆等级：ibⅡBT4
★ 信号传输距离：传感器至显示器的距离可达1000m

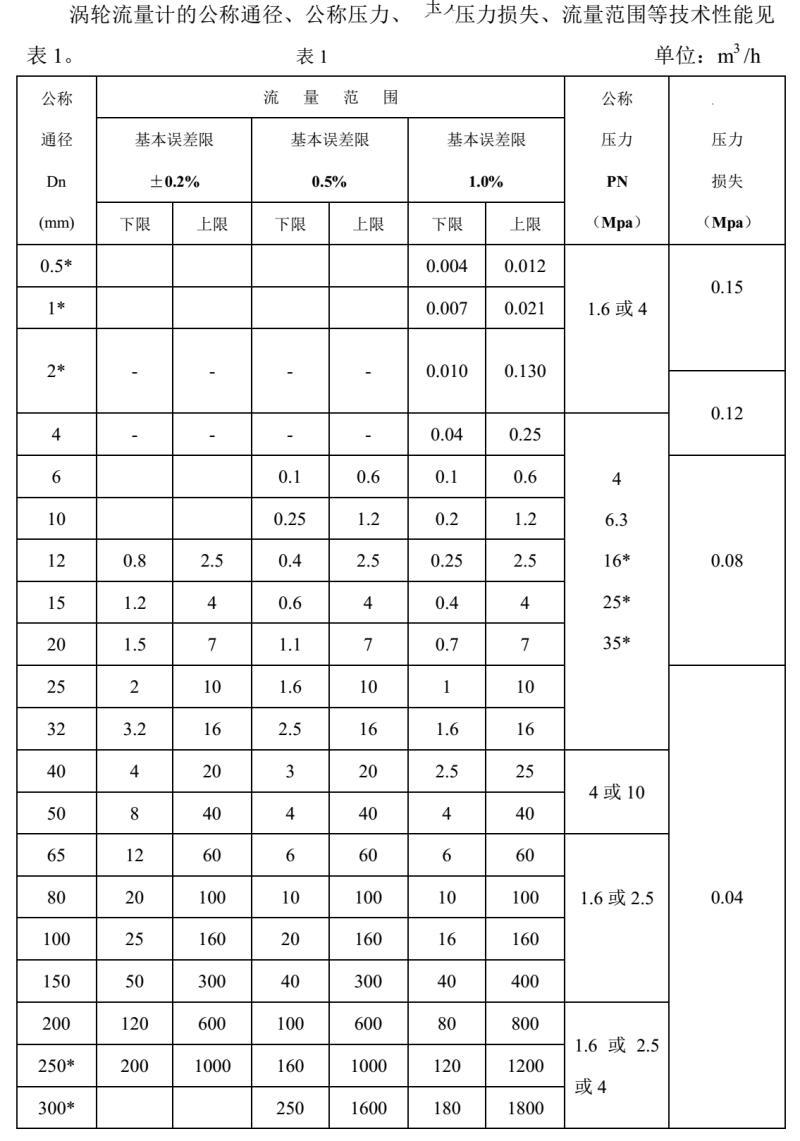

保证精度测量范围：
结构与组成
前置放大器内设置有永久磁铁，感应线圈和放大单元，当被测流体经过流量计时，推动涡轮旋转，涡轮周期性地改变磁路的磁阻值，使通过线圈的磁通量发 生周期性变化，从而在线圈内感应出脉动电信号，经放大和处理后传送至二次仪表，或就地作现场显示，以实现流量积算
在测量范围内，叶轮的转速与瞬时流量成正比，也即脉冲总量与累计流量成 正比。两者的比值称为仪表常数以“K ”（次/L ）表示。由实流标定得到每台流量 计的仪表常数值。将流量计测得的脉冲频率f 和脉冲总数N ，分别除以该流量计的 仪表常数K，便可求得
瞬时流量q （L/s ）和累积流量Q （L ）。即：
q = ƒ/K (L /s ) ………………………………… …… （4-1）
Q = N/K （L ）……………………………………… （4-2 ）

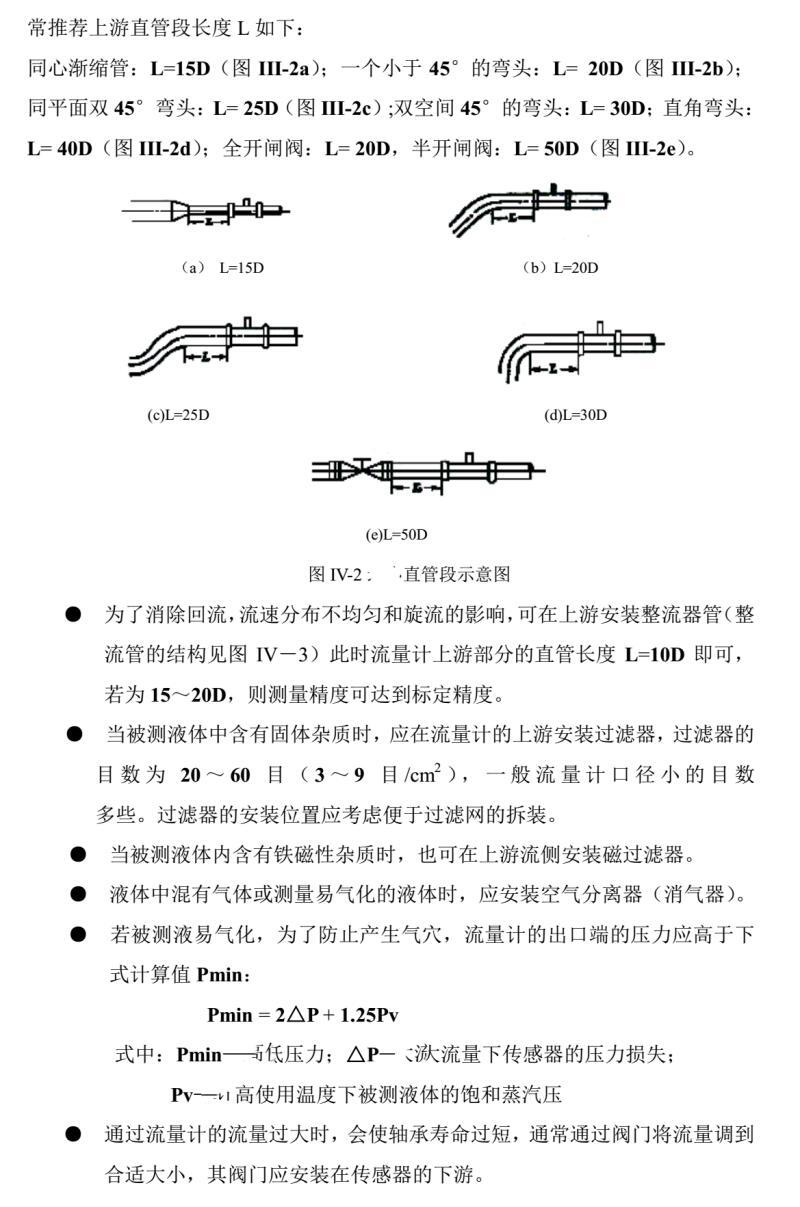

选型说明

流量计运行前的检查 1. 确认管道已清洗干净，须再清洗时，应让清洗液通过旁通管道，不得通过传感器
2. 确认各辅助装置配置和安装正确
3. 确认电路接线正确
4. 确认管路无泄漏,流量计下流调节阀调节灵便，关闭时无泄漏
5. 缓缓打开流量计传感器下游调节阀，确认流量计显示正常
6. 确认管道支撑可靠，在zui大流量下无振动
7. 确认流量计下游压力大于Pmin
8. 确认旁通阀门无泄漏
流量计的使用与维护
（1） 流量计 （以下简称传感器）应按合格证上规定的流量范围，公称压力以及 传感器上标识的流向状态下使用。
（2） 被测液体的温度和环境条件应符合本使用说明书的规定。
（3） 给流量积算仪供电，在下游阀门关闭状态下，流量积算仪显示流量应为零。
（4） 流量计投入使用时，应先打开全部旁通阀，接着慢慢打开流量计下游阀门， 然后慢慢打开上游阀门直至全开，再慢慢关闭
旁通阀。若无旁通阀，可缓 缓打开上游阀
门，再慢慢打开下游阀门。注意别使叶轮突然达到很高转速。
（5） 测量液化气和汽油时，要保持紧靠流量计的压力比液体的蒸汽压高 0.1MPɑ，以防止液体气化时，体积增大使叶轮转速过
高，导致轴承在很短时间内过分磨损。
（8） 在正常使用情况下，一般半年至一年，对传感器进行一次检修、标定，其周期视工作条件的恶劣程度而定。如发现轴、轴承
磨损比较严重，应及时 更换，并重新标定。
（9） 检修时，拧下传感器两端的压紧圈，从主体中依次取出导向座、叶轮。
检查有无异物粘附和各部件磨损情况。清除异物时，注意别损坏零件。更换零部件后须重新标定。
叶轮叶片磁化会影响对信号电压的调制，而引起误差。故别让强磁体接近叶轮。
检修完毕后，按原先位置和方向装上前后导向座、叶轮，拧紧压紧圈。并确认叶轮转动灵活，叶轮顶部与主体内壁间隙均
匀，放大器有信号输出。
（10）因检测线圈阻抗在使用中日久会发生变化，故需将线圈的导通阻抗和绝缘 阻抗（大于2M ）与正常值比较。
（11）重新标定后，传感器仪表常数K 变化时，不要忘记改变显示仪表的设定值。
（12）勿用高压气体猛吹叶轮。
注意：用蒸汽清洗管道时，务必拆下流量计，否则会造成传感器的致命损失。供电电源电压，不要超过仪表允许的上限值。
故障以及排除方式：
涡轮流量计样品实际拍摄：
（涡轮流量传感器不同规格不同连接方式）
（配套使用放大器，脉冲输出）
（全四氟材质）
（DN2mm 涡轮流量计）
（全四氟材质 法兰连接）
（304不锈钢 法兰连接）
售后与质保
上海奔克环保科技有限公司供应的所有产品：
免费提供电话咨询、指导安装调试等服务；
协商上门指导安装、调试等事宜，只收取合理的差旅费用；
量大可以免费上门指导安装、调试。
服务宗旨：不管产品使用多长时间，只要您找到我们，我们都会为您解决所有问题，直到满意为止。相信我们从事流量计行业多年的实践经验能为你带来满意的服务。
|
