产品名称：SOW型卧式蜗壳式双吸离心泵
-
流量范围：50-4200m3/h
-
扬程范围：7.6-160m
-
使用温度：-20℃ - 120℃
-
输送介质：污水、泥浆水、清水
-
工作压力：1.6-2.5MPa
-
过流材质：铸铁、不锈钢304、 316 316L 特殊材料定制
产品概述
SOW型卧式蜗壳式双吸离心泵通过使用原型叶轮和改型叶轮及其切割，型谱饱满宽广、使用效率高，在型谱性能范围内，可提供恰当满足用户所需要的R意流量扬程工作点的水泵。泵采用了目前国内外可自平衡轴向力及径向力的水力模型，性能稳定、效率高、结构紧凑、振动小、泵体耐压高，安装维修方便。产品执行GB/T5657-95《离心泵条件Ⅲ类》。产品全部采用计算机和优化处理，

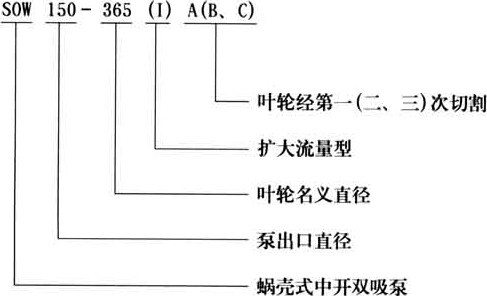

型号意义
使用范围
出口直径：DN=80～500 mm 流量：50～4200 m3／h(额定点)
扬程：n=7.6～160 m(额定点) 许用工作压力：2.5 MPa；许用试验压力：3.75 MPa
介质：清水或物理化学性质类似于清水的其它液体(固体颗粒≤80 mg／L)。
温度：≤105℃
水力模型
SOW型卧式蜗壳式双吸离心泵经优化的水力模型，不仅使泵具有优异的水力性能，并且没有轴向力(理论上)这一困扰水泵T别是大型水泵运行的难题。泵体、泵盖、叶轮经精密铸造，过流表面光滑，提高了泵的抗汽蚀性能和效率。
产品特点
SOW型卧式蜗壳式双吸离心泵根据输送介质或用户要求采用填料密封或机械密封，不受转向限制。对于填料密封，有足够的空间用于更换填料。
1、许用工作压力为2.5 MPa；即泵入口压力+泵扬程≤2.5 MPa。根据泵壳承受的压力，泵体和泵盖材质采用灰口铸铁(1.6 MP a)、球墨铸铁(2.0 MPa)、铸钢(2.5 MPa)。在订货时敬请注明泵的承压情况或材质。
2、介质：温度≤105℃的清水或物理化学性质类似于清水的其它液体(固体颗粒≤80 mg／L)。
采用轴承
1、采用油脂润滑的封闭式滚动轴承，维护简单，运行时间长。
2、配备恒定油位的油杯，也可用稀油润滑。
3、选用进口(SKF、NSK、NTN)高质量轴承，运行平稳，噪音低，使用寿命长。
结构图
|

|
1
|
泵体
|
8
|
密封体
|
15
|
弹性挡圈
|
21
|
轴承垫圈
|
|
2
|
叶轮
|
9
|
密封压盖
|
16
|
轴承挡圈
|
22
|
碟形弹簧
|
|
3
|
泵盖
|
10
|
挡水圈
|
17
|
轴套
|
23
|
锁紧螺母
|
|
4
|
水冲洗管部件
|
11
|
轴承压盖
|
18
|
机械密封
|
24
|
恒位液位计
|
|
5
|
密封环
|
12
|
轴承体
|
19
|
轴承套
|
25
|
安全塞
|
|
6
|
管堵
|
13
|
轴
|
20
|
轴承
|
26
|
油标器
|
|
7
|
O形密封圈
|
14
|
骨架油封
|
|
|
|
|
结构特点
SOW型卧式蜗壳式双吸离心泵结构紧凑、稳定性好。该型泵为泵壳中开结构，进出口均在泵体上，检修时只需吊出泵盖，转子部件便可移出进行检修作业，而不需拆卸管路，十分方便。
根据需要电动机(驱动机)可以在左端也可在右端，方便现场安装。结构上缩短转子部件轴向尺寸，轴的钢性更好，运行更稳定可靠。设有泵体密封环，而叶轮密封环为可选用件。密封环磨损后可以更换，减少了运行维护费用。
零件材质
|
零件名称
|
可供选择的材料(可另选)
|
|
轴
|
45、2Cr13(不锈钢)
|
|
泵体、泵盖
|
HT250、QT400-15(球墨铸铁)、ZG230-450
|
|
叶轮
|
HT200、ZCuSu11(青铜)、ZG1Cr18Ni9(不锈钢)
|
|
密封环
|
HT250、QT400-15(球墨铸铁)
ZCuSu11(青铜)、ZG1Cr18Ni9(不锈钢)
|
产品用途
SOW型卧式蜗壳式双吸离心泵主要供输送温度不高于105℃的清水或理化性质类似于水的液体。适用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶、炼油工业(一般性液体)等输送液体的场合。
性能参数
|
型号
|
流量Q
(m3/h)
|
扬程H
(m)
|
转速n
(r/min)
|
效率η
(％)
|
功率P(KW)
|
(NPSH)
R (m)
|
吸入口径
Ds (mm)
|
|
轴功率
|
电机功率
|
|
80-220(Ⅰ)
|
82.8
|
13.8
|
1450
|
82
|
3.8
|
5.5
|
2.1
|
125
|
|
|
163.8
|
55
|
2900
|
82
|
29.98
|
37
|
5.1
|
125
|
|
80-220
|
65.2
|
12.8
|
1450
|
81
|
2.8
|
4
|
2.2
|
125
|
|
|
133.6
|
51
|
2900
|
81
|
22.9
|
30
|
4
|
125
|
|
80-280(Ⅰ)
|
103.7
|
22.5
|
1450
|
78.5
|
8.1
|
11
|
2.8
|
125
|
|
|
207
|
90
|
2900
|
78.5
|
64.6
|
75
|
7.0
|
125
|
|
80-280
|
85.3
|
20.7
|
1450
|
77
|
6.2
|
7.5
|
2.4
|
125
|
|
|
171
|
82.5
|
2900
|
77
|
49.9
|
75
|
7.0
|
125
|
|
80-350(Ⅰ)
|
113.4
|
38.8
|
1450
|
71.5
|
16.7
|
22
|
2.8
|
125
|
|
80-350
|
99
|
35.5
|
1450
|
73
|
13.1
|
15
|
3
|
125
|
|
100-260(Ⅰ)
|
144
|
18.8
|
1450
|
82.5
|
8.9
|
11
|
2.9
|
150
|
|
|
288
|
75
|
2900
|
82.5
|
71.3
|
90
|
9
|
150
|
|
100-260
|
122.4
|
17
|
1450
|
81.5
|
7
|
11
|
2.4
|
150
|
|
|
244.8
|
68
|
2900
|
81.5
|
55.6
|
75
|
8.6
|
150
|
|
100-320(Ⅰ)
|
184.7
|
31.2
|
1450
|
80
|
19.6
|
22
|
3.1
|
150
|
|
|
367.2
|
12.3
|
2900
|
80
|
153.8
|
200
|
13.7
|
150
|
|
100-320
|
140.4
|
29.5
|
1450
|
78
|
14.1
|
18.5
|
2.7
|
150
|
|
|
282.6
|
119
|
2900
|
78
|
117.4
|
132
|
10.2
|
150
|
|
100-400(Ⅰ)
|
184.5
|
52
|
1450
|
73
|
35.8
|
45
|
3
|
150
|
|
100-400
|
162
|
52
|
1450
|
72
|
31.4
|
37
|
3.6
|
150
|
|
125-240(Ⅰ)
|
273.6
|
14.8
|
1450
|
85.5
|
13
|
18.5
|
2.3
|
200
|
|
|
532.7
|
60
|
2900
|
85.5
|
101.8
|
132
|
9.9
|
200
|
|
125-240
|
255.6
|
15.1
|
1450
|
84.5
|
12.4
|
15
|
2.7
|
200
|
|
|
471.6
|
60.5
|
2900
|
84.5
|
92
|
110
|
12.1
|
200
|
|
125-300(Ⅰ)
|
269
|
27
|
1450
|
84
|
23.6
|
30
|
2.4
|
200
|
|
|
534.6
|
108
|
2900
|
84
|
187.2
|
200
|
10.9
|
200
|
|
125-300
|
241.2
|
25
|
1450
|
83
|
19.8
|
30
|
2.4
|
200
|
|
|
478.8
|
100
|
2900
|
83
|
157.1
|
200
|
10.9
|
200
|
|
125-380(Ⅰ)
|
309.6
|
47
|
1450
|
80
|
49.5
|
75
|
2.6
|
200
|
|
125-380
|
277.2
|
43
|
1450
|
79
|
41.1
|
55
|
2.9
|
200
|
|
125-480(Ⅰ)
|
327.6
|
76
|
1450
|
80
|
84.8
|
110
|
2.8
|
200
|
|
125-480
|
293.4
|
69.5
|
1450
|
79
|
70.3
|
90
|
3.2
|
200
|
|
150-280(Ⅰ)
|
442.8
|
21
|
1450
|
87
|
29.1
|
37
|
2.9
|
200
|
|
150-280
|
396
|
20.4
|
1450
|
86
|
25.6
|
30
|
3
|
200
|
|
150-350(Ⅰ)
|
446.4
|
38
|
1450
|
85
|
54.3
|
75
|
3
|
200
|
|
150-350
|
406.8
|
35
|
1450
|
84
|
46.2
|
55
|
3
|
200
|
|
150-450(Ⅰ)
|
514.8
|
66
|
1450
|
82
|
112.8
|
132
|
3.5
|
200
|
|
150-450
|
439.2
|
60
|
1450
|
81
|
88.6
|
110
|
3.9
|
200
|
|
150-570(Ⅰ)
|
583.2
|
105
|
1450
|
80
|
208.5
|
250
|
4.2
|
200
|
|
150-570
|
536.4
|
90
|
1450
|
79
|
166.4
|
200
|
4.7
|
200250
|
|
200-340(Ⅰ)
|
694.8
|
30
|
1450
|
87.5
|
64.9
|
75
|
3.8
|
250
|
|
200-340
|
637.2
|
28
|
1450
|
86.5
|
56.2
|
75
|
3
|
250
|
|
200-410(Ⅰ)
|
709.2
|
52
|
1450
|
86.5
|
116.1
|
132
|
3.9
|
250
|
|
200-410
|
648
|
48
|
1450
|
85.5
|
99.1
|
110
|
3.5
|
250
|
|
200-530(Ⅰ)
|
817.2
|
91
|
1450
|
83
|
244
|
280
|
4
|
250
|
|
200-530
|
734.4
|
81.7
|
1450
|
83
|
199.3
|
250
|
3.5
|
250
|
|
200-660(Ⅰ)
|
792
|
150
|
1450
|
80
|
404.4
|
450
|
3.6
|
250
|
|
200-660
|
720
|
132.5
|
1450
|
79
|
328.9
|
400
|
3.4
|
250
|
|
250-390(Ⅰ)
|
1051.2
|
39
|
1450
|
88
|
126.9
|
160
|
4.7
|
300
|
|
250-390
|
1029.6
|
37
|
1450
|
87
|
119.2
|
132
|
4.7
|
300
|
|
250-470(Ⅰ)
|
1173.6
|
66
|
1450
|
87
|
242.5
|
280
|
4.5
|
300
|
|
250-470
|
1080
|
54.5
|
1450
|
84
|
190.8
|
220
|
4.1
|
300
|
|
250-610(Ⅰ)
|
1242
|
116
|
1450
|
84
|
467.1
|
560
|
4.6
|
300
|
|
250-610
|
1044
|
104
|
1450
|
83
|
356.7
|
400
|
3.7
|
300
|
|
330-330(Ⅰ)
|
1098
|
24.5
|
1450
|
86
|
85.2
|
110
|
5.3
|
350
|
|
330-300
|
936
|
23
|
1450
|
85
|
69
|
90
|
4.1
|
350
|
|
330-450(Ⅰ)
|
1677.6
|
53
|
1450
|
88
|
275.2
|
315
|
7.1
|
400
|
|
330-450
|
1620
|
51.5
|
1450
|
87.5
|
259.6
|
315
|
6.9
|
400
|
|
300-550(Ⅰ)
|
1764
|
94
|
1450
|
86
|
519.7
|
630
|
5.7
|
400
|
|
300-550
|
1548
|
80
|
1450
|
84.5
|
399.1
|
450
|
5.15
|
400
|
|
300-710(Ⅰ)
|
1836
|
160
|
1450
|
85
|
941.2
|
1120
|
4.95
|
400
|
|
300-710
|
1688.4
|
139
|
1450
|
83.5
|
769.4
|
900
|
5.15
|
400
|
|
350-370(Ⅰ)
|
1731.6
|
32
|
1450
|
86.5
|
174.5
|
200
|
3.05
|
400
|
|
350-380
|
1422
|
31
|
1450
|
85.5
|
140.4
|
160
|
6.2
|
400
|
|
350-440(Ⅰ)
|
2743.2
|
43.5
|
1450
|
87.5
|
371.4
|
450
|
12.2
|
400
|
|
350-440
|
2232
|
42.5
|
1450
|
86.5
|
298.6
|
355
|
9
|
400
|
|
350-520(Ⅰ)
|
2610
|
70
|
1450
|
88.5
|
562.2
|
630
|
10.7
|
400
|
|
350-520
|
2448
|
67
|
1450
|
88
|
507.6
|
630
|
9.9
|
400
|
|
350-640(Ⅰ)
|
2196
|
125
|
1450
|
85
|
879
|
1000
|
7
|
450
|
|
400-550(Ⅰ)
|
2628
|
86
|
1450
|
85
|
724
|
800
|
7
|
500
|
|
400-550
|
2196
|
63.5
|
1450
|
86
|
442
|
500
|
5.6
|
500
|
|
400-600(Ⅰ)
|
3150
|
113
|
1450
|
86
|
1127
|
1250
|
7.5
|
500
|
|
400-600
|
2484
|
90
|
1450
|
86
|
708
|
800
|
6.8
|
500
|
|
500-520(Ⅰ)
|
3240
|
25
|
960
|
87
|
260
|
315
|
5
|
600
|
|
500-520
|
2770
|
22
|
960
|
86
|
200
|
220
|
4
|
600
|
|
500-650(Ⅰ)
|
3450
|
42
|
960
|
88.5
|
460
|
500
|
5.5
|
600
|
|
500-650
|
3000
|
35
|
960
|
87
|
315
|
355
|
5
|
600
|
|
500-710(Ⅰ)
|
3900
|
65
|
960
|
88.5
|
800
|
900
|
5.3
|
600
|
|
500-710
|
3000
|
50
|
960
|
87
|
465
|
560
|
5.5
|
600
|
|
500-800(Ⅰ)
|
3600
|
80
|
960
|
89
|
1040
|
1120
|
7
|
600
|
|
500-800
|
3300
|
62
|
960
|
88
|
700
|
800
|
5
|
600
|
|
500-860(Ⅰ)
|
4200
|
112
|
960
|
89
|
1450
|
1600
|
6.8
|
600
|
|
500-860
|
3600
|
90
|
960
|
88.5
|
1020
|
1120
|
5.5
|
600
|
|
600-540-A
|
4680
|
24
|
960
|
87
|
365
|
400
|
6
|
700
|
|
600-540-B
|
3960
|
20
|
960
|
85
|
260
|
280
|
6
|
700
|
|
600-620-A
|
4680
|
39
|
960
|
88
|
580
|
630
|
8
|
700
|
|
600-620-B
|
3700
|
33
|
960
|
87
|
400
|
450
|
6
|
700
|
|
600-710-A
|
4620
|
58
|
960
|
89
|
819
|
900
|
5.8
|
700
|
|
600-710-B
|
3600
|
54
|
960
|
88
|
600
|
710
|
5
|
700
|
|
600-830-A
|
5500
|
84
|
960
|
89
|
1412
|
1600
|
8.8
|
700
|
|
600-830-B
|
4320
|
66
|
960
|
88
|
920
|
1000
|
5.8
|
700
|
|
700-590-A
|
6500
|
31
|
960
|
87
|
630
|
710
|
8
|
800
|
|
700-590-B
|
5000
|
24
|
960
|
87
|
380
|
400
|
8
|
800
|
|
700-710-A
|
6480
|
44
|
960
|
87
|
880
|
1000
|
7.8
|
800
|
|
700-710-B
|
5680
|
40
|
960
|
86
|
700
|
800
|
8.5
|
800
|
|
700-820-A
|
7400
|
80
|
960
|
89
|
1800
|
2000
|
8.5
|
800
|
|
700-820-B
|
5400
|
60
|
960
|
88
|
1020
|
1120
|
6.5
|
800
|
|
800-740-A
|
9000
|
26
|
721
|
87
|
780
|
900
|
6.8
|
900
|
|
800-740-B
|
7200
|
22
|
725
|
86
|
510
|
560
|
6
|
900
|
|
800-840-A
|
9000
|
46
|
725
|
88
|
1300
|
1400
|
6
|
900
|
|
800-800-B
|
7560
|
43
|
725
|
87
|
1050
|
1120
|
6
|
900
|
|
800-970-A
|
9700
|
62
|
725
|
89
|
1860
|
2000
|
6
|
900
|
|
800-970-B
|
7920
|
52
|
725
|
89
|
1300
|
1400
|
5.8
|
900
|
|
900-1050-A
|
13680
|
56.5
|
590
|
92
|
2287
|
2500
|
6.2
|
1000
|
|
250-800
|
1296
|
216
|
1485
|
83
|
929
|
1120
|
4.5
|
300
|
|
400-675
|
2232
|
69.2
|
985
|
88
|
478
|
560
|
3.7
|
500
|
|
400-900
|
2880
|
135
|
985
|
88
|
1204
|
1400
|
6.5
|
500
|
|
600-670
|
6480
|
40
|
980
|
89.5
|
789
|
900
|
7.6
|
700
|
|
800-670
|
6480
|
14.5
|
590
|
87.5
|
292
|
355
|
3.6
|
900
|
|
900-970
|
12200
|
33
|
590
|
90.5
|
1213
|
1400
|
5.8
|
1000
|
|
1000-1170
|
16236
|
31.1
|
490
|
92
|
1496
|
1600
|
5.4
|
1200
|
使用说明
首次开机时，有联轴器的泵可以拆下联接部分，点动电动机试验转向。或者不拆联轴器，在泵内有水时试验电动机转向。电动机与泵直联的，也必需保证泵内有水时才能试验转向。严禁在泵内无水时直接开机（泵）试验电动机转向。
开机前必须保持泵内充满引水。开机时完全打开进口阀，关闭出口阀，启动电动机，待电动机以正常转速运行后缓慢打开出门阀至所需的流量或压力。注意：不能让泵在出口阀未打开和泵所规定的小流量内长时间运行。泵运行时禁止用进口阀调节流量，必须保持进口阀Z大的开度。
关机时先关闭出口阀，然后关闭电动机，安装了进口阀的在电动机停转后关闭以保证泵内存有引水(有单向阀可不关闭)。在北方防冻期(或环境温度低于液体的结冰温度)必须放尽泵内存水以防冻裂水泵。长期停用，需放尽泵内的水，必要时拆解水泵，清洗零部件作防锈处理，妥善保管
|
