产品特点
防漏设计
取消了轴封，利用磁力偶合间接驱动，W全消除了滴漏的烦恼，不污染使用场地。
由于泵的过流部分选用“氟塑料合金”制造。可连续输送R意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
工作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
坚固耐用的泵体结构
虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。
主要用途
本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度：-20℃至100℃。

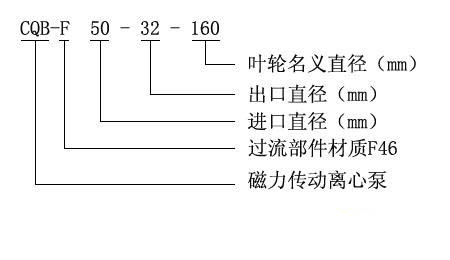

型号意义
安装与调试
（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于T殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵,心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时， 管道需配备底阀。
（三）泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
（四）检查电机旋转方向是否与磁力泵转向标记一致。
（五）电机启动后，慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
（六）泵停止工作前，应先关闭排出阀门，然后切断电源。
（一）因碰力泵轴承的冷却和润滑是靠被输送的介盾，所以禁止空运转，同时避免在工作中途停电后再启动时所造成时空载运转。
（二）被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
（三）泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
（四）被榆送的介质应在泵材允许范围内。氟塑料泵的使用温度不能低于零下30℃不能超过100℃。输送吸入压力不大于0.2MPa，工作庄力1.6MPa，密度不大于1600Kg/m3，粘度不大于30 X10-6m㎡/s的不含硬颗粒和纤维的液体。
（五）对于输送液为易沉淀结易的介质，使用后应及时清洗，排净泵内积液。
（六）磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
|
故障形式
|
产生原因
|
排除方法
|
|
泵不出水
|
1.水泵反转
2.进水管道漏气
3.泵腔蓄水不足
4.电压太高，启动时联轴器打滑
5.吸程太高
6.阀门没有打开
|
1.改变电机接线
2.杜绝漏气
3.增加蓄水量屯
4.调正电压
5.降低泵安装位置
6.校正或更改阀门
|
|
流量不足
|
1.吸入管径太小或淤塞
2.叶轮流道阻塞
3.扬程过高
4.转速不够
|
1.调换或清洗进水管
2.清洗叶轮
3.开大出水阀
4.恢复额定转速
|
|
扬程过低
|
1.流量过大
2.转速太低
|
1.关小出水阀
2.恢复额定转速
|
|
噪音太大
|
1.泵轴严重磨损
2.轴承严重磨损
3.外磁钢或内磁钢与隔离套接触
4.动静环磨损叶轮与泵体研磨
|
1.更换泵轴
2.更换轴承
3.拆除泵头重新组装
4.更换动静环
|
性能参数
|
型 号
|
口径(mm)
|
流量 (m3/h)
|
扬程 (m)
|
电机功率 (kW)
|
电 压
(V)
|
材 质
|
|
进口
|
出口
|
|
CQB15-10-85F
|
15
|
15
|
1.8
|
8
|
0.12
|
220/380
|
氟
塑
料
|
|
CQB20-15-105F
|
25
|
18
|
3
|
12
|
0.37
|
220/380
|
|
CQB32-25-125F
|
32
|
25
|
3.2
|
20
|
0.75
|
380
|
|
CQB32-25-145F
|
32
|
25
|
3.2
|
25
|
0.75
|
380
|
|
CQB40-32-115F
|
40
|
32
|
6.3
|
15
|
0.75
|
380
|
|
CQB40-32-145F
|
40
|
32
|
6.3
|
25
|
1.5
|
380
|
|
CQB40-32-160F
|
40
|
32
|
6.3
|
32
|
2.2
|
380
|
|
CQB50-40-125F
|
50
|
40
|
12.5
|
20
|
2.2
|
380
|
|
CQB50-40-160F
|
50
|
40
|
12.5
|
32
|
3
|
380
|
|
CQB65-50-125F
|
65
|
50
|
25
|
20
|
3
|
380
|
|
CQB65-50-160F
|
65
|
50
|
25
|
32
|
5.5
|
380
|
|
CQB80-65-125F
|
80
|
65
|
50
|
20
|
7.5
|
380
|
|
CQB80-65-160F
|
80
|
65
|
50
|
32
|
11
|
380
|
|
CQB100-80-125F
|
100
|
80
|
100
|
20
|
11
|
380
|
|
CQB100-80-160F
|
100
|
80
|
100
|
32
|
18.5
|
380
|
|
注:表中CQB32-25-125F----CQB100-80-160F都可配防爆电机
|

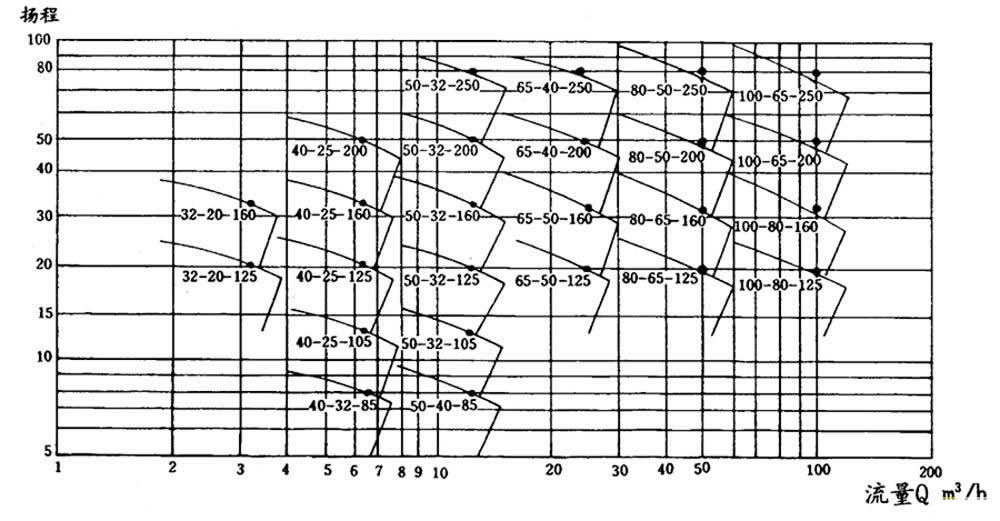

泵谱图

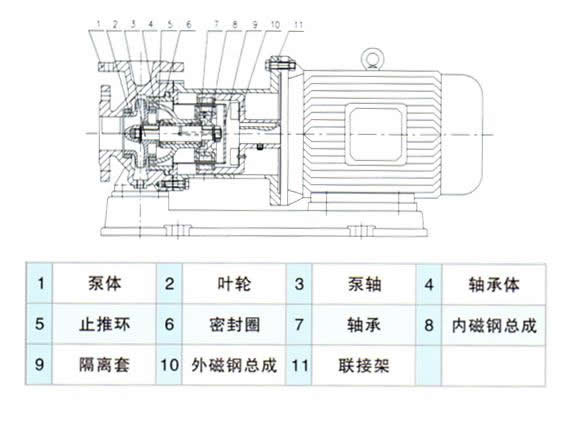

结构图

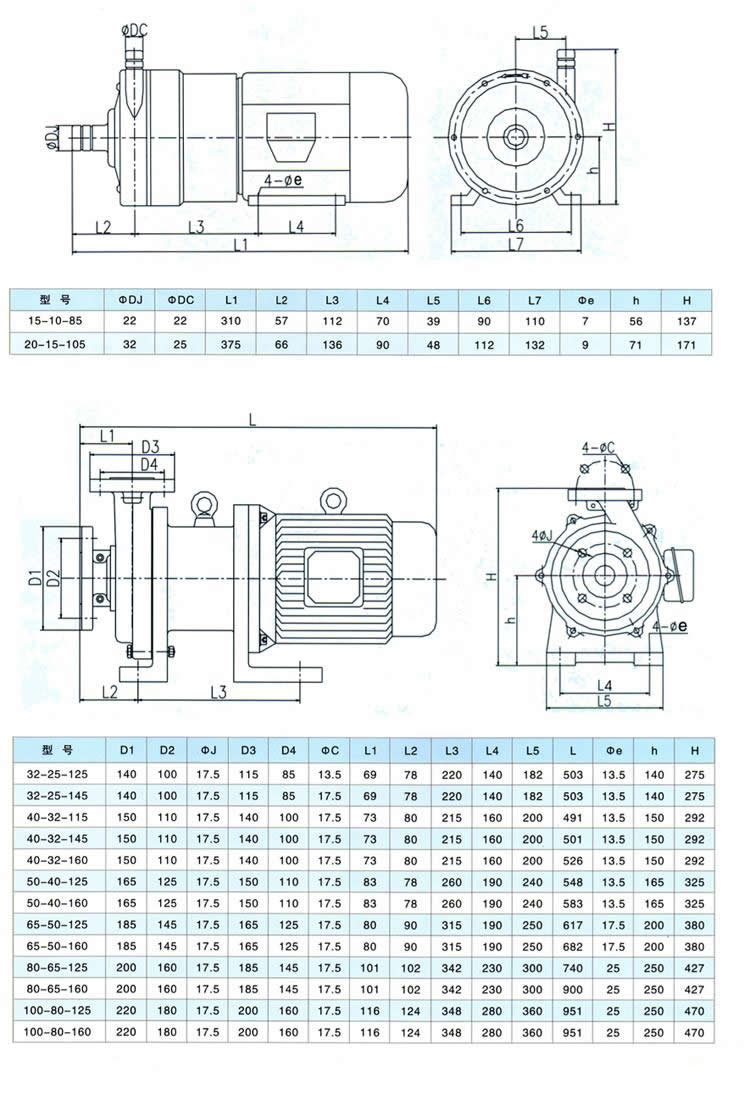

安装尺寸
