产品名称：ZCQF型氟塑料自吸磁力泵
-
流量范围：3.6～18 m3/h
-
扬程范围：6.5～20M
-
使用温度：0℃ - 110℃
-
输送介质：清水 油 酸液 碱液
-
工作压力：1.6MPa
-
过流材质：氟塑料
产品概述
ZCQF型自吸磁力驱动泵（简称磁力自吸泵）是将Y磁联轴器的工作原理用于离心泵的产品，合理，工艺先进，具有全密封，无泄漏，耐腐蚀的特点
产品特点
1、磁力自吸泵以静密封取代动密封，使泵的过流部件处于完Q密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，高强度的增强聚丙稀、四氟合金、氮化硅，碳石墨，钢玉陶磁，作为制造材料，并采用不锈钢的连接架，为客户解决了老为环境空气腐蚀而经常更换联接架而烦恼。
2、即有CQF型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，具备了自吸性能好，自吸 时间短，效率高，并能在无液的情况下而空载运转，自吸高度4米，因此它具有良好的抗腐蚀性能，并可以使输送介质免受污染。
产品用途
磁力泵结构紧凑，外型美观，体积小，躁声低，运行可靠，使用维修方便。可广泛用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类稀有贵重液，毒液，挥发性液体，以及循环水设备配套，过率机配套。特B是易漏，易燃，易爆液体的抽送，防爆电动机选用此泵。
工作原理：
本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气排净，使泵内形成一定的真空度，达到自吸的作用。

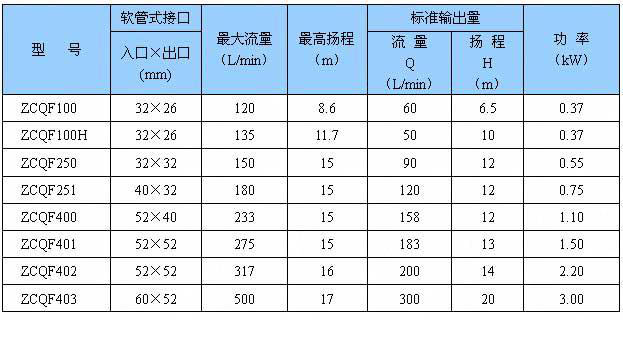

性能参数

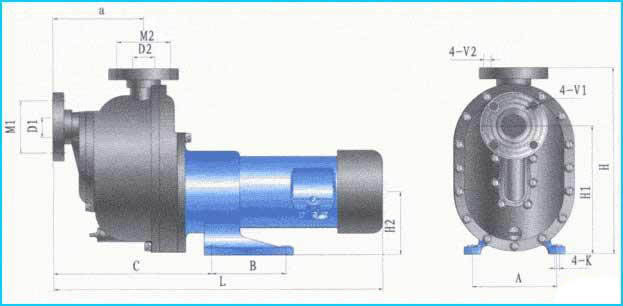

外形安装尺寸图

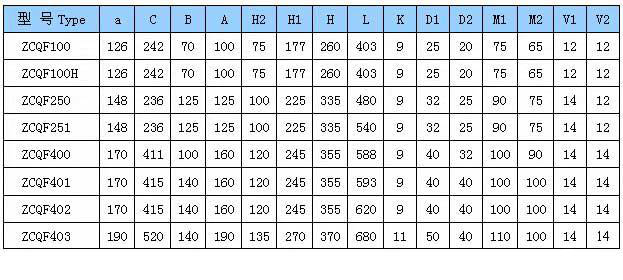

外形安装尺寸表
|
