产品名称：ZW无堵塞自吸排污泵
-
流量范围：8-800m3/h
-
扬程范围：10-60m
-
使用温度：-20℃ - 120℃
-
输送介质：工业污水、生活污水、浆料
-
工作压力：1.6MPa
-
过流材质：铸铁、不锈钢
产品概述
ZW型自吸式无堵塞排污泵，可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，W全减轻人力的劳动强度，而且安装使用方便，很少维修。
适用范围
适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
1.环境温度≦50℃，介质温度≦80℃特殊要求可达200.℃
2.介质PH值铸铁材质为6-9，不锈钢为2-13.
3.介质重度不超过1240千克/m3
4.自吸高度不能超过规定值4.5-5.5米，吸入管长度为≦10米。
5.通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。
产品优点
1、排污能力强：T殊的叶轮防堵设计，确保了泵高效且无堵塞。
2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。
技术参数
流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。

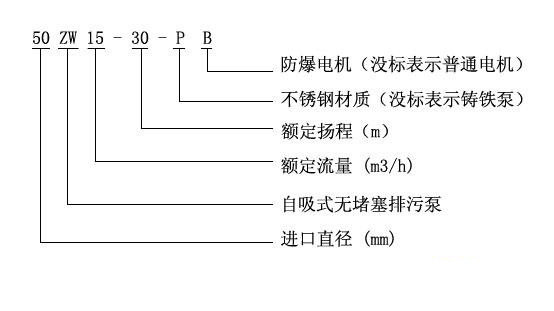

型号意义
故障与排除
|
故 障
|
原 因
|
排除方法
|
|
泵不出水
|
1.泵体内未加储液或储液不足
2.吸入管路漏气
3.电压过低
4.吸程太高或吸入管路T长
5.机械密封泄漏过大
|
1.加足
2.消除管路漏气现象
3.调整电压
4.降低吸程或縮短管路
5.修理或更換
|
|
泵出水不足
|
1.因使用不当，叶轮流道或吸入管路被堵塞
2.叶轮磨损严重
3.功率不足转速太低
|
1.消除堵塞物
2.更換叶轮
3.调蝥至额定转速
|
|
泵矂音、振动过大
|
1.底脚不稳 ，
2.轴承磨损严重
3.泵与电机主轴不同轴
|
1.加固
2.更換轴承
3.调整同轴度
|
|
轴承溫度过高
|
1.润滑脂变质或干燥
2.轴承损坏
|
1.更換润滑脂
2.更換
|
|
泵泄漏
|
1.眹接螺栓松动
2.密封件磨頻
|
1.固紧
2.更換
|
ZW型自吸式无堵塞排污泵性能参数
|
型号
|
流量
（m3/h）
|
扬程（m）
|
功率（km）
|
转速（r/min）
|
效率（%）
|
汽蚀余量（m）
|
自吸高度（m）
|
自吸时间（min/5m)
|
重量（kg)
|
|
|
25ZW8-15
|
8
|
15
|
2.2
|
2900
|
45
|
2.0
|
5.5
|
3
|
100
|
|
|
32ZW5-20
|
5
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
|
32ZW10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
|
32ZW9-30
|
9
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
|
40ZW10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
|
40ZW20-15
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
|
40ZW15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
|
50ZW10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
|
50ZW20-12
|
20
|
12
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
|
50ZW15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
|
50ZW20-35
|
20
|
35
|
5.5
|
2900
|
48
|
2.5
|
5.5
|
3
|
150
|
|
|
65ZW30-18
|
30
|
18
|
4
|
1450
|
45
|
2.5
|
5.5
|
3
|
200
|
|
|
65ZW25-30
|
25
|
30
|
5.5
|
2900
|
50
|
3.0
|
5.5
|
3
|
200
|
|
|
65ZW25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
|
|
65ZW40-25
|
40
|
25
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
|
|
65ZW65-25
|
65
|
25
|
11
|
2900
|
52
|
3.0
|
5.5
|
2
|
240
|
|
|
80ZW40-16
|
40
|
16
|
4
|
1450
|
50
|
3.0
|
5.0
|
3
|
240
|
|
|
80ZW40-25
|
40
|
25
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
|
|
80ZW25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
|
|
80ZW65-25
|
65
|
25
|
11
|
2900
|
52
|
3.0
|
5.5
|
2
|
240
|
|
|
80ZW80-35
|
80
|
35
|
15
|
2900
|
45
|
3.0
|
5.5
|
3
|
285
|
|
|
80ZW80-35
|
80
|
35
|
15
|
1450
|
50
|
3.0
|
5.5
|
2
|
450
|
|
|
80ZW50-60
|
50
|
60
|
22
|
2900
|
55
|
3.0
|
5.0
|
3
|
340
|
|
|
100ZW100-15
|
100
|
15
|
7.5
|
1450
|
50
|
4.0
|
5.5
|
3
|
300
|
|
|
100ZW80-20
|
80
|
20
|
7.5
|
1450
|
53
|
4.0
|
5.5
|
3
|
300
|
|
|
100ZW100-20
|
100
|
20
|
11
|
1450
|
53
|
4.0
|
5.5
|
3
|
340
|
|
|
100ZW100-30
|
100
|
30
|
22
|
2900
|
53
|
4.0
|
5.5
|
2
|
510
|
|
|
125ZW120-20
|
120
|
20
|
15
|
1450
|
55
|
4.5
|
5.5
|
2
|
500
|
|
|
150ZW180-14
|
180
|
14
|
15
|
1450
|
60
|
5.0
|
5.5
|
3.5
|
500
|
|
|
150ZW180-20
|
180
|
20
|
22
|
1450
|
60
|
5.0
|
5.0
|
3
|
570
|
|
|
150ZW180-30
|
180
|
30
|
37
|
1450
|
65
|
5.0
|
5.0
|
3
|
680
|
|
|
150ZW180-38
|
180
|
38
|
55
|
1450
|
45
|
5.0
|
6.0
|
3.5
|
800
|
|
|
200ZW280-14
|
280
|
14
|
22
|
1450
|
65
|
5.0
|
5.0
|
3
|
700
|
|
|
200ZW280-28
|
280
|
28
|
55
|
1450
|
55
|
4.0
|
5.2
|
3
|
940
|
|
|
250ZW420-20
|
420
|
20
|
55
|
1450
|
61
|
6.0
|
4.5
|
2.5
|
1150
|
|
|
300ZW800-14
|
800
|
14
|
55
|
1450
|
65
|
6.0
|
4.5
|
2.5
|
1400
|
|
|
|

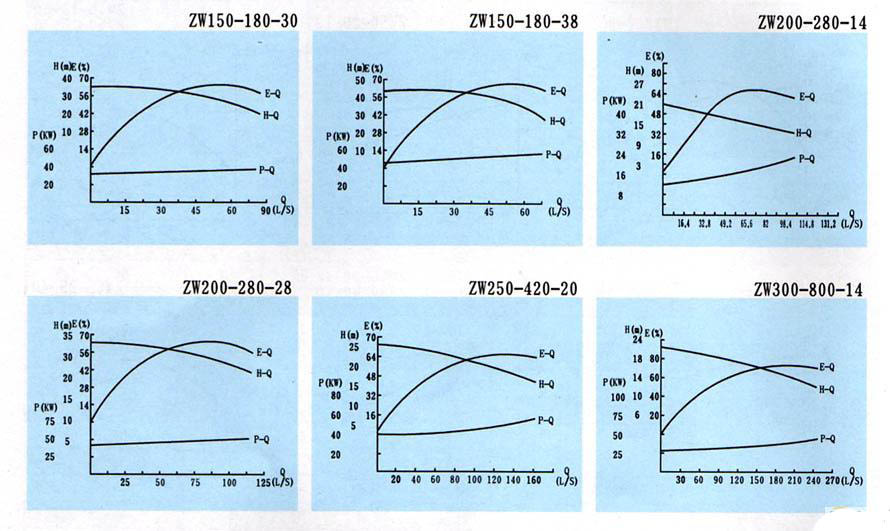

性能曲线
结构及工作原理
ZW系列自吸式无堵塞排污泵，主要由泵体.叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。泵的结构见图。
泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后.泵内腔已储有一定容积的液体。当泵起动吋，泵内的储液在叶轮的作用下，夹带着空气被向上出.液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。
ZW型自吸式无堵塞排污泵（结构图）
|
|
起动前的准备与运行
1、检査泵底座、联轴器、轴承座等连接部位的紧固件有否松动？如有松动应固紧。2、用手转动联轴器是否有卡带或异声等现象？
3、打开泵上方的加水阀门.加入储液水不少于泵体容积的三分之二，关闭阀门。以后开机不需再灌引水
4、接上电源试转一下，从电机端看，为顺时针转向。（严禁反转）
5、开机工作，观察泵运行是否正常？若有异常现象，应找出原因，加以排除。

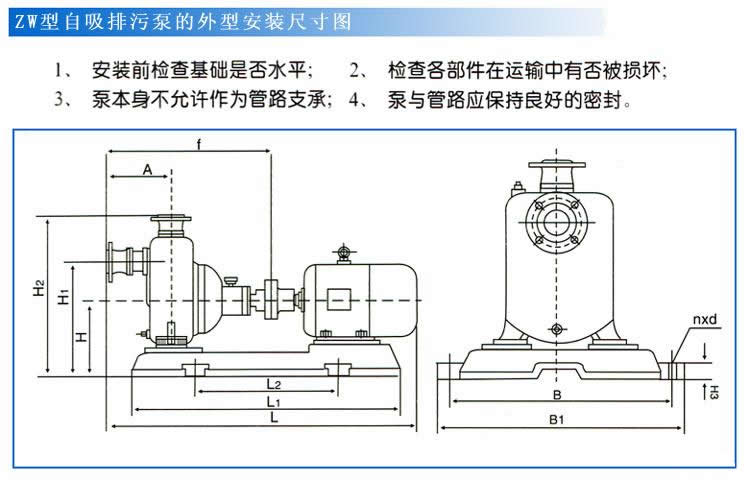

ZW型自吸式无堵塞排污泵（安装尺寸）

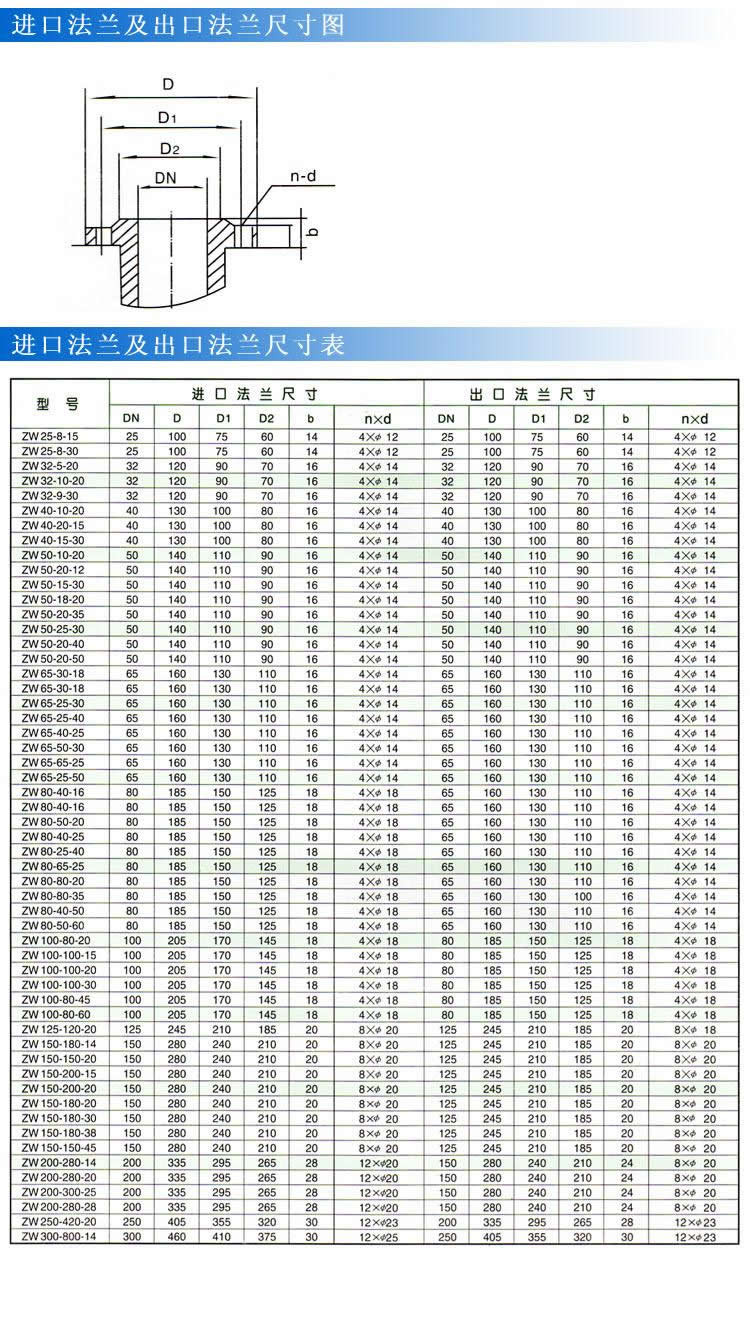

ZW型自吸式无堵塞排污泵（法兰尺寸）
|
