FB、AFB耐腐蚀离心泵 |
|
| 产品编号： 联系方式：021-51086848 |
|
 |
|
| |
 |
 |
| |
-
产品名称：FB、AFB耐腐蚀离心泵
-
流量范围：3.6-190m3/h
-
扬程范围：16-103m
-
使用温度：-20℃ - 120℃
-
输送介质：酸碱、化工原料
-
工作压力：1.6MPa
-
过流材质：304、316、316L
|
产品概述
|
|
|
|
AFB、FB型泵是单级单吸悬臂式耐腐蚀离心泵，，新颖结构与高强度组合式单双端面机械密封，具有结构紧凑、性能稳定、使用可靠等优点。
|
|
|
|
产品特点
|
|
|
|
新颖结构与高强度组合式单双端面机械密封，具有结构紧凑、性能稳定、使用可靠等优点。

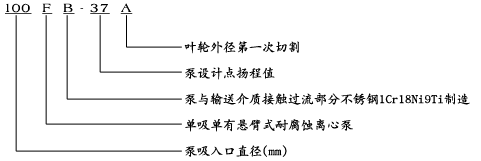

型号意义：
100AFB-37A
100-泵吸入口径(mm)
AF-单吸单级悬臂式耐腐蚀离心泵。
B-泵与输送介质接触过流部分为不锈钢1Cr18Ni9Ti制造。
37-泵设计点扬程值(m)
A-叶轮外径第一次切割
|
|
|
|
产品用途
|
|
|
本离心泵适用输送不含固体颗粒，有腐蚀性液体。被输送介质温度为-40℃～105℃，采用双端面密封冷装置可输送介质温度为300℃以下的高温介质。广泛用于石油、化工、冶金、合成纤维、制药、食品、酿造、环保、废水处理等工业部门，也可供工矿企业及城市供水、排水之用。
|
|
性能参数
|
|
|
|
|
|
型号
|
流量
|
扬程
m
|
转速
r/min
|
效率
%
|
汽蚀余量
(NPSH)r
m
|
配用功率
(比重r13)
|
|
m3/h
|
L/S
|
|
25FB-16
|
3.6
|
1
|
16
|
2900
|
35
|
4
|
0.75
|
|
25FB-25
|
3.6
|
1
|
25
|
2900
|
30
|
4
|
1.5
|
|
25FB-40
|
3.6
|
1
|
40
|
2900
|
25
|
4
|
2.2
|
|
40FB-16
|
7.2
|
2
|
16
|
2900
|
50
|
4
|
2.2
|
|
40FB-20
|
7.2
|
2
|
20
|
2900
|
45
|
4
|
2.2
|
|
40FB-25
|
7.2
|
2
|
25
|
2900
|
40
|
4
|
3
|
|
40FB-40
|
7.2
|
2
|
40
|
2900
|
35
|
4
|
3
|
|
50FB-16
|
14.4
|
4
|
16
|
2900
|
62
|
3.5
|
3
|
|
50FB-25
|
14.4
|
4
|
25
|
2900
|
54
|
3.5
|
4
|
|
50FB-40
|
14.4
|
4
|
40
|
2900
|
40
|
3.5
|
5.5
|
|
65FB-25
|
28.8
|
8
|
25
|
2900
|
63
|
3.5
|
5.5
|
|
65FB-30
|
28.8
|
8
|
30
|
2900
|
60
|
3.5
|
7.5
|
|
65FB-40
|
28.8
|
8
|
40
|
2900
|
58
|
3.5
|
7.5
|
|
80FB-25
|
54.4
|
15
|
16
|
2900
|
70
|
3
|
5.5
|
|
80FB-30
|
54.4
|
15
|
25
|
2900
|
68
|
3
|
7.5
|
|
80FB-40
|
54.4
|
15
|
40
|
2900
|
66
|
3
|
15
|
|
100FB-25
|
100.8
|
28
|
25
|
2900
|
75
|
3
|
15
|
|
100FB-40
|
100.8
|
28
|
40
|
2900
|
70
|
3
|
22
|
|
100FB-65
|
100.8
|
28
|
64
|
2900
|
65
|
3
|
40
|
|
150FB-25
|
190
|
53
|
25
|
2900
|
80
|
2.35
|
22
|
|
150FB-40
|
190
|
53
|
40
|
2900
|
75
|
2.35
|
40
|

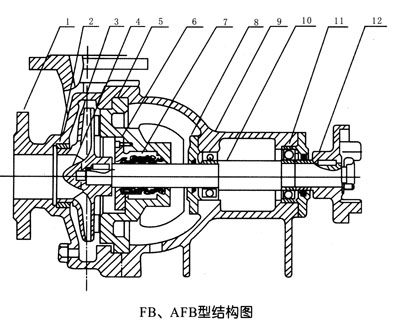

耐腐蚀化工泵结构图
|
1
|
泵殼
|
|
|
2
|
密封環
|
|
3
|
葉輪
|
|
4
|
葉輪螺母
|
|
5
|
泵蓋
|
|
6
|
密封蓋
|
|
7
|
機械密封
|
|
8
|
軸承蓋
|
|
9
|
軸承體
|
|
10
|
泵軸
|
|
11
|
軸承
|
|
12
|
聯軸節
|

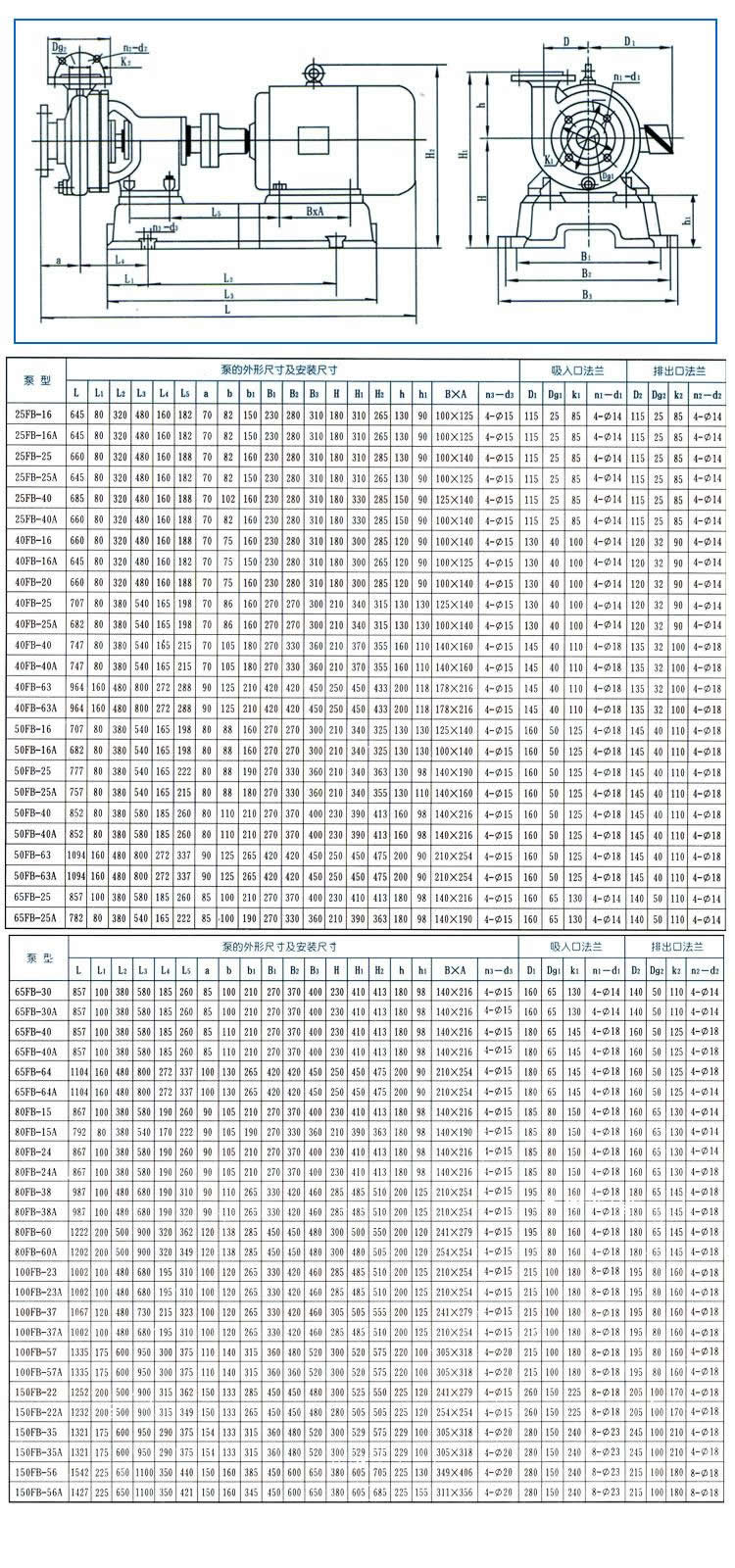

FB、AFB型耐腐蚀离心泵安装尺寸
|
| |
| |
