：衬四氟
|
产品概述
|
|
|
CQB-F驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接氟塑料磁力驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。
|
|
|
|
产品特点
|
|
|
CQB-F氟塑料磁力驱动泵的过流部件均采用“聚偏二氟塑料合金（PVF2)和超高分子量聚乙烯（UHMWPE)”制造。在常温下，PVF2对卤素、卤代烃、强氟化剂、沸酸、碱等多种有机溶剂都有良好耐蚀性；UHMWPE对非氟化性酸（稀硫酸、硝酸及浓度较大的盐酸、磷酸、氢氟酸、甲酸、乙酸）、氨和胺及各种碱、盐溶液都有良好的耐蚀性，两种材料都不耐强氟化性酸的腐蚀。氟合金泵的外壳为金属材料，有足够的强度承受管道以及外界的机械冲击。传动功率3KW以下的采用全氟结构。防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，不污染使用场地。由于磁力泵的过流部分选用“氟塑料合金”制造。可连续输送RY浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

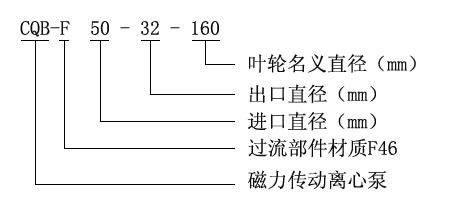

型号意义
|
|
|
|
产品用途
|
|
|
|
本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
|
|

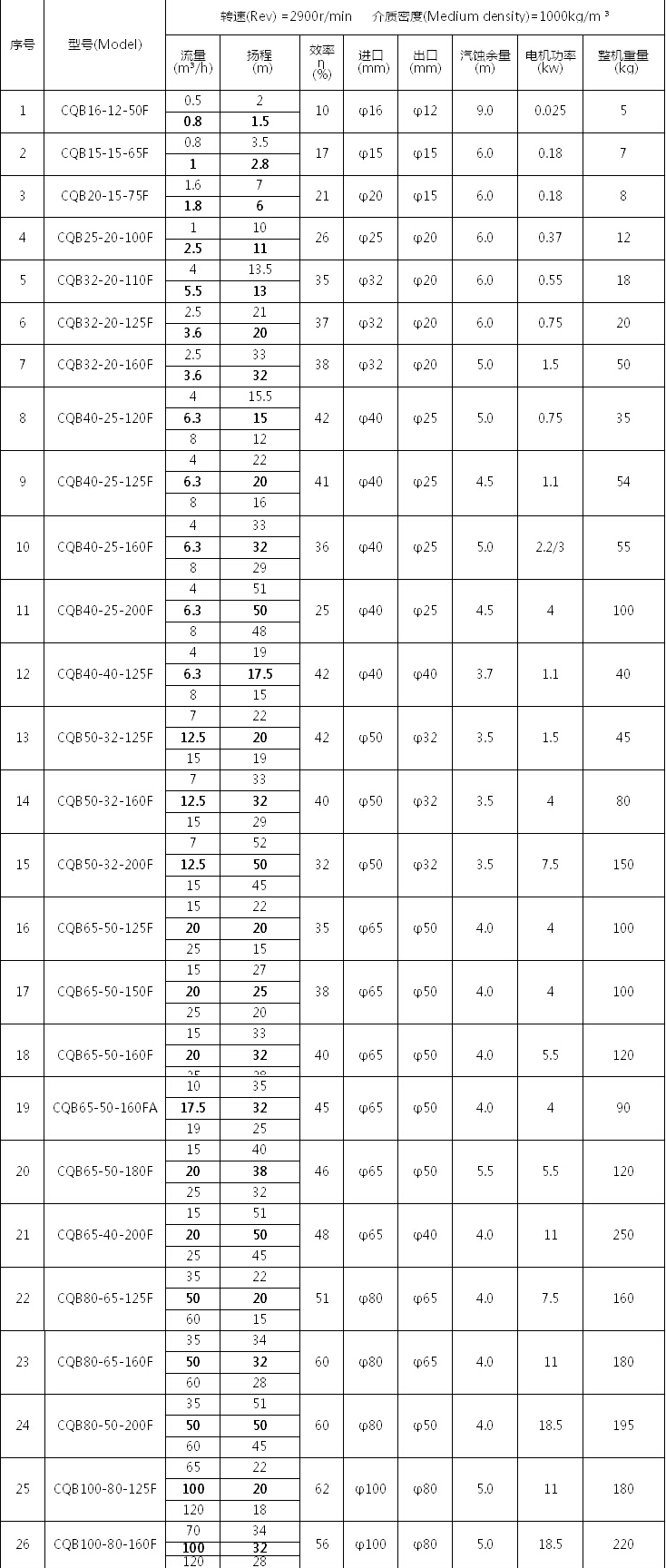

性能参数
|
|
|
|
|
|
型 号
|
进 口
|
出 口
|
流 量
(m3/h)
|
扬 程
(m)
|
功 率
(kw)
|
转速(r/min)
|
效率
(%)
|
电压
(v)
|
汽蚀余量(m)
|
|
CQB-15-10-85F
|
15
|
10
|
1.8
|
8
|
0.12
|
2900
|
33
|
220/380
|
6.0
|
|
CQB-20-15-105F
|
20
|
15
|
3.0
|
12
|
0.37
|
2900
|
33
|
220/380
|
6.0
|
|
CQB-32-25-125F
|
32
|
25
|
3.2
|
20
|
0.75
|
2900
|
35
|
380
|
5.0
|
|
CQB-40-32-115F
|
40
|
32
|
6.3
|
15
|
0.75
|
2900
|
45
|
380
|
6.0
|
|
CQB-40-32-145F
|
40
|
32
|
6.3
|
25
|
1.5
|
2900
|
42
|
380
|
5.0
|
|
CQB-50-40-125F
|
50
|
40
|
12.5
|
20
|
2.2
|
2900
|
47
|
380
|
3.5
|
|
CQB-50-40-160F
|
50
|
40
|
12.5
|
32
|
3.0
|
2900
|
46
|
380
|
3.5
|
|
CQB-65-50-125F
|
65
|
50
|
25
|
20
|
3.0
|
2900
|
58
|
380
|
4.0
|
|
CQB-65-50-160F
|
65
|
50
|
25
|
32
|
4.0
|
2900
|
56
|
380
|
4.0
|
|
CQB-80-65-125F
|
80
|
65
|
50
|
20
|
7.5
|
2900
|
66
|
380
|
4.0
|
|
CQB-80-65-160F
|
80
|
65
|
50
|
32
|
11
|
2900
|
64
|
380
|
4.0
|
|
CQB-100-80-125F
|
100
|
80
|
100
|
20
|
15
|
2900
|
72
|
380
|
4.0
|
|
CQB-100-80-160F
|
100
|
80
|
100
|
32
|
18.5
|
2900
|
70
|
380
|
4.0
|

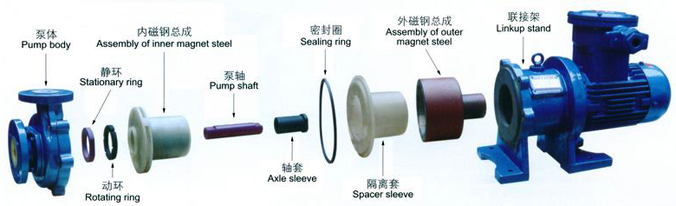

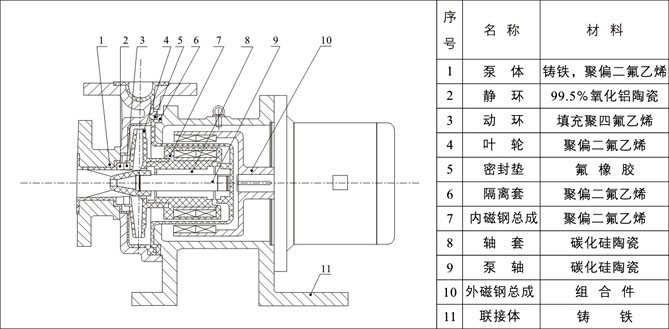

结构示意
安装使用与维护
1泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。
2CQB-F2型衬氟磁力泵电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
3CQB-F2型衬氟磁力泵应水平安装，不宜竖立，泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
4检查CQB-F2型衬氟磁力泵电机旋转方向是否与磁力泵转向标记一致。
5当抽吸液面高于CQB-F2型衬氟磁力泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
6CQB-F2型衬氟磁力泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

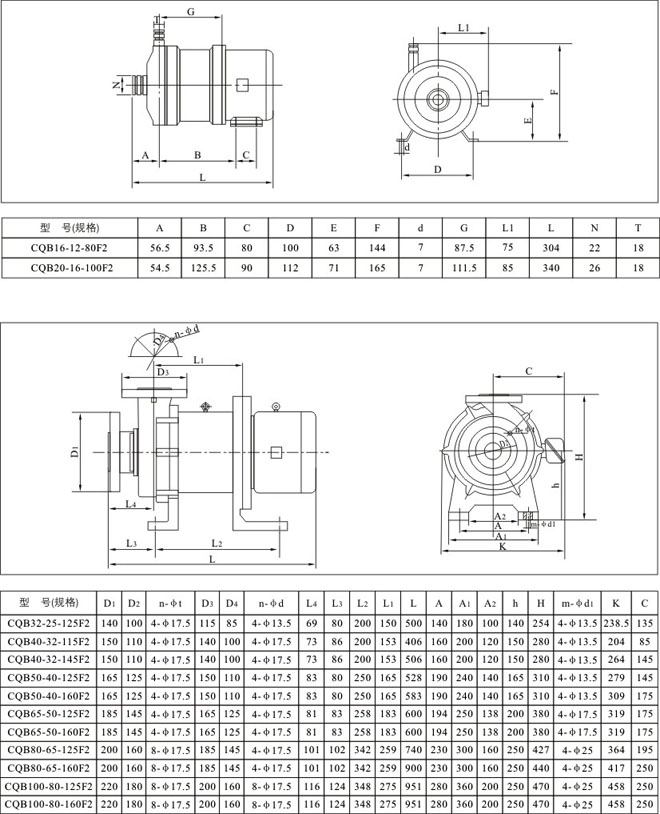

安装尺寸
