：不锈钢304 316 316L 特殊材料定制
|
产品概述
|
|
|
|
CQ型磁力驱动泵（简称磁力泵）是将永磁联轴器的工作原理应用于离心泵的产品，设计合理、具有Q密封、无泄漏、耐腐蚀的特点，磁力泵以静密封取代动密封，使泵的过流部件处于WQ密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊端。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染
|
|
|
|
产品特点
|
|
|
磁力驱动泵在石油、化工、制药、电子等众多领域，越来越多的厂家，对其输送的介质都要求无泄漏的工艺环境，迫切需要选择的泵型，磁力泵的隔离套、叶轮等部件易损坏的技术难题。CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验，我们将一如既往的为广大用户提供优质的服务。
以静密封取代动密封，利用磁力耦合间接驱动，消除了滴漏的烦恼，绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。

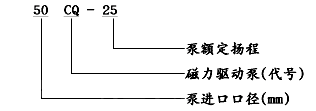

型号意义：
|
|
|
|
产品用途
|
|
|
CQ系列不锈钢磁力泵的过流部件采用不锈钢（304、316、316L）制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的设备，是创建无泄漏、无污染文明车间的选择。
适用温度：-20℃～100℃。
|
|
性能参数
|
|
|
|
|
|
型号
|
口径
|
流量Q
(L/MIN)
|
扬程H
(m)
|
电机功率
(Kw)
|
转速n
(r/min)
|
电压
(V)
|
|
进口
(mm)
|
出口
(mm)
|
|
16CQ-8P
|
16
|
12
|
30
|
8
|
0.18
|
2800
|
380/220
|
|
20CQ-12P
|
20
|
12
|
50
|
12
|
0.37
|
2800
|
380/220
|
|
25CQ-15P
|
25
|
20
|
90
|
15
|
1.1
|
2800
|
380
|
|
32CQ-15P
|
32
|
25
|
110
|
15
|
1.1
|
2800
|
380
|
|
32CQ-25P
|
32
|
25
|
110
|
25
|
1.1
|
2800
|
380
|
|
40CQ-20P
|
40
|
32
|
180
|
20
|
2.2
|
2800
|
380
|
|
40CQ-32P
|
40
|
32
|
200
|
32
|
4
|
2800
|
380
|
|
50CQ-25P
|
50
|
40
|
240
|
25
|
4
|
2800
|
380
|
|
50CQ-32P
|
50
|
40
|
220
|
32
|
4
|
2800
|
380
|
|
50CQ-50P
|
50
|
32
|
130
|
50
|
5.5
|
2800
|
380
|
|
65CQ-25P
|
65
|
50
|
280
|
25
|
5.5
|
2800
|
380
|
|
65CQ-35P
|
65
|
50
|
450
|
35
|
7.5
|
2800
|
380
|
|
注：0.37KW以上均可配防爆电机，过流部件材质分别有304、304L、316/316L。
系统工作压力不大于0.6MPa，粘度不大于30×10﹣6m2/s，不含铁质和硬固体颗粒液体的输送。
|

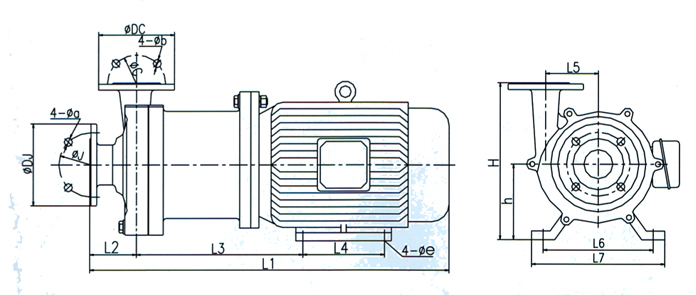

结构简图

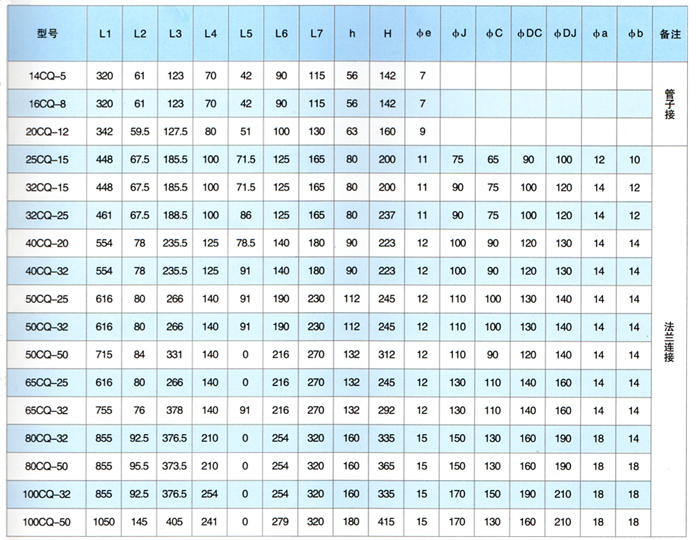

安装尺寸表
安装尺寸表

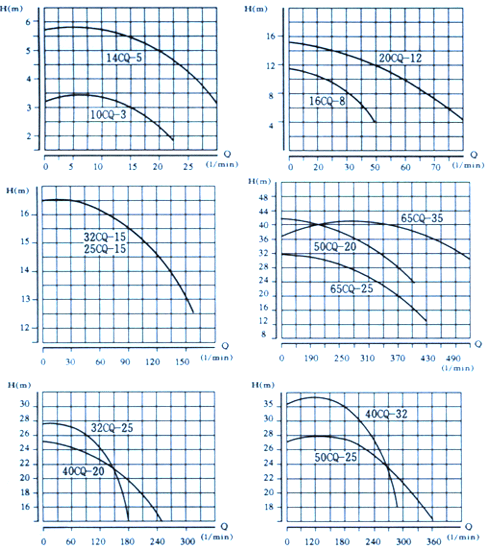

特性曲线图
安装和使用
1.磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2.当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。
3.泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6.泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
使用注意事项
1.因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空运转，同时避免在工作中途停电后再启动时所造成吋空载运转。
2.被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒.需加磁性过滤器。
3.泵在使用中环境溫度应小于40℃ ，电机溫升不得超过75℃ 。
4.被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度〈60℃，金属泵的使用温度〈100℃，辅送吸入压力不大于0.2MPa，大工作压力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬颗粒和纤维的液体。
5.对于输送液为易沉淀结晶的介质，使用后应及吋清洗，排净泵内积液。
6.磁力泵运行500小时后，应拆检轴承和端面动环的磨损惰况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 5〜2mm时，应更换轴承和轴向动环。
故障与排除
|
故障形式
|
产生原因
|
排除方法
|
|
泵不出水
|
水泵反转
逬水管道漏气
泵腔蓄水少
电压太高，启动时联轴器打滑
吸程高
|
改变电机接线
社绝漏气
增加蓄水量
调正电压
降低泵安装位置
|
|
流量不足
|
吸入管径太小
叶轮流道阻塞
扬程过高
转速低
|
调换进水管
清洗叶轮
开大出水阀
恢夏额定转速
|
|
扬程过低
|
流量过大
转速低
|
关小出水阀
恢复额定转速
|
|
矂音太大
|
轴严重磨损
轴套严重磨损
驱动磁钢杯与隔离套接触
|
更换泵轴
更换轴套
拆除泵头重新组装
|
|
漏 液
|
0型密封圏损坏
|
更换0型密封圏
|
材料耐腐蚀性能（供参考）
|
介质名称
|
浓度
%
|
聚丙烯
|
浓度
%
|
ABC
|
|
25℃
|
50℃
|
20℃
|
60℃
|
|
硫 酸
|
60
|
√
|
|
|
√
|
×
|
|
硝 酸
|
25
|
√
|
|
|
√
|
O
|
|
盐 酸
|
<36
|
√
|
|
|
√
|
√
|
|
氟氟酸
|
35
|
√
|
|
|
√
|
×
|
|
醋酸
|
<80
|
√
|
|
|
√
|
O
|
|
氢氧化钠
|
100
|
√
|
|
|
√
|
√
|
|
重铬酸钾
|
25
|
√
|
|
|
√
|
√
|
|
溴水
|
|
√
|
|
|
O
|
×
|
|
乙醇
|
|
√
|
|
|
√
|
√
|
|
丙酮
|
|
×
|
|
|
O
|
|
|
四氯乙烷
|
|
O
|
|
|
O
|
×
|
|
氟利昂22
|
|
√
|
|
|
O
|
O
|
|
漂白液
|
CL13%
|
√
|
|
|
O
|
O
|
|
电镀液
|
|
√
|
|
|
O
|
×
|
|
照相液
|
|
√
|
|
|
√
|
√
|
|
介质名称
|
浓度
|
不锈钢
|
浓度
|
陶瓷
|
|
%
|
25℃
|
50℃
|
%
|
25℃
|
80℃
|
|
硫酸
|
＜5
|
√
|
X
|
|
V
|
V
|
|
硝酸
|
7070
|
V
|
√
|
|
V
|
V
|
|
盐酸
|
|
X
|
|
|
V
|
V
|
|
氟氟酸
|
|
X
|
|
0~100
|
X
|
|
|
醋酸
|
<20
|
√
|
√
|
|
V
|
V
|
|
氢氧化钠
|
70
|
√
|
√
|
|
0
|
X
|
|
重铬酸钾
|
40~60
|
V
|
V
|
10~20
|
V
|
V
|
|
溴水
|
|
0
|
|
|
V
|
V
|
|
乙醇
|
|
V
|
√
|
|
V
|
V
|
|
丙酮
|
|
V
|
V
|
|
V
|
|
|
四氯乙烷
|
50
|
V
|
V
|
|
V
|
V
|
|
氟利昂22
|
|
V
|
|
|
V
|
V
|
|
漂白液
|
C112%
|
X
|
|
|
V
|
V
|
|
电镀液
|
|
|
|
|
V
|
V
|
|
照相液
|
|
V
|
|
|
V
|
V
|
符号说明：V -优良. V -良好，0-可用.但腐蚀明显X -腐蚀严重，不适用。
