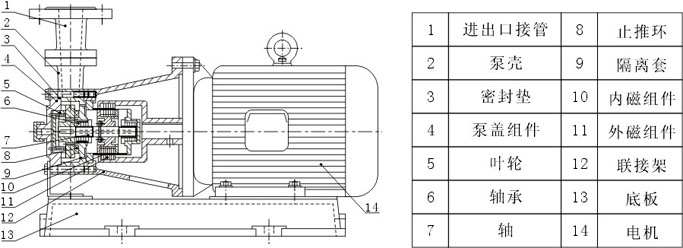

产品结构及特点

磁力泵结构紧凑、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。是易漏、易燃、易爆液体的抽，选用此泵

产品特点

1.高扬程.小流量.比转数一般小于40

2.结构简单.体积小.重量轻 　　

3.具有自润滑回路.减小叶轮CWB型磁力驱动旋涡泵径向力

4.采用悬臂叶片.减小叶轮径向力 　　

5.随输送介质介质黏度增加,泵的效率急剧下降,因而介质度因不大于5×10 -6 M 3 /S。

安装使用与维护

安装和使用

(一)磁力泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。

(二)当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。

(三)泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。

(四)检查电机旋转方向是否与磁力泵转向标记一致。

(五)泵起动前先打开进出口阀门，待泵进入正常工作状态后，再将排出阀调到所需开度。

(六)泵停止工作前，应先打开排出阀门，然后停机再关闭吸入管阀门。

使用注意事项

(一)因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空运转，同时避免在工作中途停电后再启动时所造成空载运转。

(二)被辅送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

(三)泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

(四)被输送的介质及其温度应小于100℃，密度不大于1600kg/m3，粘度不大于5×10-6m2/S的不含硬颗粒和纤维的液体。

(五)对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

(六)磁力泵运行1500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5～1mm，叶轮轴向窜动1.5～2mm时，应更换轴承和轴向动环。

(七)本系列泵在使用时必须有专业人员进行安装，安装时必须有效接地，详见接线图。

(八)本系列泵内外联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵保持距离。如：心脏起博器、信用卡、磁卡、计算器、计算机磁盘、手表等。

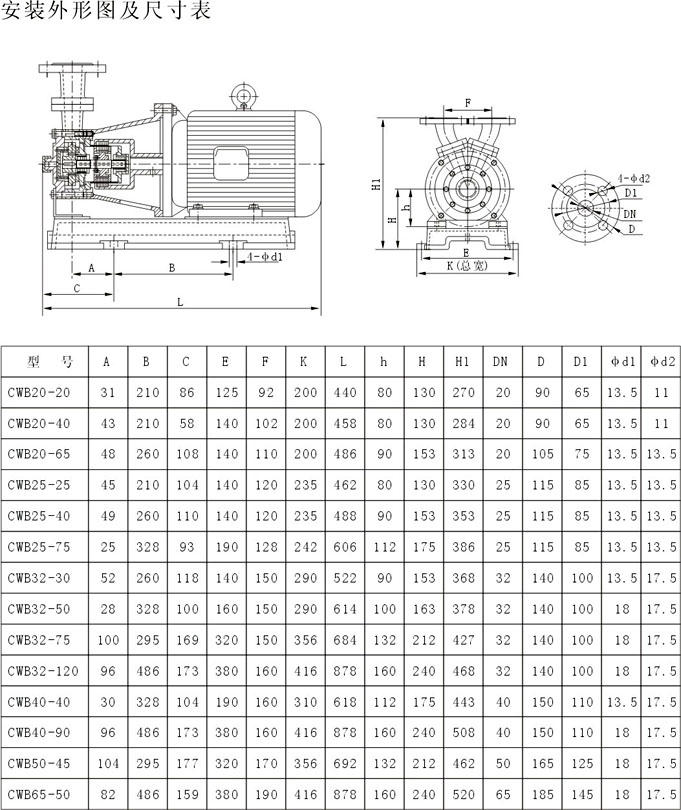

安装尺寸
