产品名称：GW管道排污泵
-
流量范围：8-1800m3/h
-
扬程范围：8-40m
-
使用温度：-20℃ - 80℃
-
输送介质：污水
-
工作压力：≤1.6MPa
-
过流材质：铸铁、不锈钢
|
产品概述
|
|
|
无堵塞潜水排污泵。
GW型管道式无堵塞排污泵、YW型无堵塞液下排污泵、LW(WL）型立式排污泵三大系列是在QW潜水式排污泵的基础上，根据用户的要求及使用条件、方式不同进行合理设计而成的，其水力模型同QW型泵
|
|
产品特点
|
|
|
1、泵为立式单吸单级离心排污泵，进出口中心线在同一水平线上，进出口法兰相同，故安装拆卸十分方便，占地面积小，可安装在管路的任何位置上。
2、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
3、采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维特质和直径为泵口径约50%的固体颗粒。
4、配套电机合理，效率高，节能效果好。
5、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
6、水力性能好，整机效率高，运转噪音低。
7、在电机风叶端加上防护罩，整机可置于室外工作，无需机房，可节省大量基建费用。
8、在规定扬程范围内使用，保证电机无过载。
|
|
|
|
产品用途
|
|
|
|
GW系列管道式无堵塞排污泵系进出口在同一水平线上，且规格相同，立式结构，占在面积小，电机与泵同轴，设有安装底盘，便于安装稳固，叶轮采用单（双）流道，具有良好的通过性能。适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质
|
|
性能参数
|
|
|
|
|
|
序号
|
型 号
|
口 径
(mm)
|
流 量（m3/h）
|
扬 程（m）
|
转 速（r/min）
|
功 率（kw）
|
效 率
（%）
|
水泵电器控制器
|
自动耦合器配WQ
|
|
1
|
25GW8-22-1.1
|
25
|
8
|
22
|
2825
|
1.1
|
38.1
|
QZD-1.1
|
/
|
|
2
|
32GW12-15-1.1
|
32
|
12
|
15
|
2825
|
1.1
|
40
|
QZD-1.1
|
/
|
|
3
|
40GW15-15-1.5
|
40
|
15
|
15
|
2840
|
1.5
|
45.1
|
QZD-1.5
|
40
|
|
4
|
40GW15-30-2.2
|
40
|
15
|
30
|
2840
|
2.2
|
18
|
QZD-2.2
|
40
|
|
5
|
50GW20-7-0.75
|
50
|
20
|
7
|
1390
|
0.75
|
54
|
QZD-0.75
|
40
|
|
6
|
50GW10-10-0.75
|
50
|
10
|
10
|
1390
|
0.75
|
56
|
QZD-0.75
|
50
|
|
7
|
50GW20-15-1.5
|
50
|
20
|
15
|
2840
|
1.5
|
55
|
QZD-1.5
|
50
|
|
8
|
50GW15-25-2.2
|
50
|
15
|
25
|
2840
|
2.2
|
56
|
QZD-2.2
|
50
|
|
9
|
50GW18-30-3
|
50
|
18
|
30
|
2880
|
3.0
|
58
|
QZD-3.0
|
50
|
|
10
|
50GW25-32-5.5
|
50
|
25
|
32
|
2900
|
5.5
|
53
|
QZD-5.5
|
50
|
|
11
|
50GW20-40-7.5
|
50
|
20
|
40
|
2900
|
7.5
|
55
|
QZD-7.5
|
50
|
|
12
|
65GW25-15-2.2
|
65
|
25
|
15
|
2840
|
2.2
|
52
|
QZD-2.2
|
50
|
|
13
|
65GW37-13-3
|
65
|
37
|
13
|
2880
|
3.0
|
55
|
QZD-3.0
|
65
|
|
14
|
65GW25-30-4
|
65
|
25
|
30
|
2890
|
4.0
|
58
|
QZD-4.0
|
65
|
|
15
|
65GW30-40-7.5
|
65
|
30
|
40
|
2900
|
7.5
|
56
|
QZD-7.5
|
65
|
|
16
|
65GW35-50-11
|
65
|
35
|
50
|
2930
|
11
|
60
|
QZD-11
|
65
|
|
17
|
65GW35-60-15
|
65
|
35
|
60
|
2930
|
15
|
63
|
QZD-15
|
65
|
|
18
|
80GW40-7-2.2
|
80
|
40
|
7
|
1420
|
2.2
|
52
|
QZD-2.2
|
65
|
|
19
|
80GW43-13-3
|
80
|
43
|
13
|
2880
|
3.0
|
50
|
QZD-3.0
|
80
|
|
20
|
80GW40-15-4
|
80
|
40
|
15
|
2890
|
4.0
|
57
|
QZD-4.0
|
80
|
|
21
|
80GW65-25-7.5
|
80
|
65
|
25
|
2900
|
7.5
|
56
|
QZD-7.5
|
80
|
|
22
|
100GW80-10-4
|
100
|
80
|
10
|
1440
|
4.0
|
62
|
QZD-4.0
|
80
|
|
23
|
100GW110-10-5.5
|
100
|
110
|
10
|
1440
|
5.5
|
66
|
QZD-5.5
|
100
|
|
24
|
100GW100-15-7.5
|
100
|
100
|
15
|
1440
|
7.5
|
67
|
QZD-7.5
|
100
|
|
25
|
100GW85-20-7.5
|
100
|
85
|
20
|
1400
|
7.5
|
68
|
QZD-7.5
|
100
|
|
26
|
100GW100-25-11
|
100
|
100
|
25
|
1460
|
11
|
65
|
JJ1-11
|
100
|
|
27
|
100GW100-30-15
|
100
|
100
|
30
|
1470
|
15
|
66
|
JJ1-26
|
100
|
|
28
|
100GW100-35-18.5
|
100
|
100
|
35
|
1460
|
18.5
|
65
|
JJ1-18.5
|
100
|
|
29
|
125GW130-15-11
|
125
|
130
|
15
|
1460
|
11
|
62
|
JJ1-11
|
100
|
|
30
|
125GW130-25-15
|
125
|
130
|
20
|
1440
|
15
|
63
|
JJ1-15
|
125
|
|
31
|
150GW145-6-7.5
|
150
|
145
|
6
|
1470
|
7.5
|
63
|
QZD7.5
|
125
|
|
32
|
150GW180-15-15
|
150
|
180
|
15
|
1470
|
15
|
65
|
JJ1-15
|
150
|
|
33
|
150GW180-20-18.5
|
150
|
180
|
20
|
1470
|
18.5
|
75
|
JJ1-18.5
|
150
|
|
34
|
150GW180-25-22
|
150
|
180
|
25
|
1470
|
22
|
76
|
JJ1-22
|
150
|
|
35
|
150GW130-30-22
|
150
|
130
|
30
|
1470
|
22
|
75
|
JJ1-22
|
150
|
|
36
|
150GW180-30-30
|
150
|
180
|
30
|
970
|
30
|
73
|
JJ1-30
|
150
|
|
37
|
150GW200-30-37
|
150
|
200
|
30
|
970
|
37
|
70
|
JJ1-37
|
150
|
|
38
|
200GW300-7-11
|
200
|
300
|
7
|
1470
|
11
|
73
|
JJ1-11
|
150
|
|
39
|
200GW250-11-15
|
200
|
250
|
11
|
1470
|
15
|
74
|
JJ1-15
|
200
|
|
40
|
200GW400-10-22
|
200
|
400
|
10
|
1470
|
22
|
76
|
JJ1-22
|
200
|
|
41
|
200GW400-13-30
|
200
|
400
|
13
|
1470
|
30
|
73
|
JJ1-30
|
200
|
|
42
|
200GW250-11-15
|
200
|
250
|
15
|
1470
|
18.5
|
72
|
JJ1-18.5
|
200
|
|
43
|
200GW300-15-22
|
200
|
300
|
15
|
1470
|
22
|
73
|
JJ1-22
|
200
|
|
44
|
200GW250-22-30
|
200
|
250
|
22
|
1470
|
30
|
71
|
JJ1-30
|
200
|
|
45
|
200GW350-25-37
|
200
|
350
|
25
|
1470
|
37
|
75
|
JJ1-37
|
200
|
|
46
|
200GW400-30-55
|
200
|
400
|
30
|
1480
|
55
|
70
|
JJ1-55
|
200
|
|
47
|
250GW600-9-30
|
250
|
600
|
9
|
980
|
30
|
74
|
JJ1-30
|
250
|
|
48
|
250GW600-12-37
|
250
|
600
|
12
|
1480
|
37
|
78
|
JJ1-37
|
250
|
|
49
|
250GW600-15-45
|
250
|
600
|
15
|
1480
|
45
|
75
|
JJ1-45
|
250
|
|
50
|
250GW600-20-55
|
250
|
600
|
20
|
1480
|
55
|
73
|
JJ1-55
|
250
|
|
51
|
250GW600-25-75
|
250
|
600
|
25
|
1480
|
75
|
73
|
JJ1-75
|
250
|
|
52
|
300GW800-12-45
|
300
|
800
|
12
|
1480
|
45
|
76
|
JJ1-45
|
300
|
|
53
|
300GW500-15-45
|
300
|
500
|
15
|
980
|
45
|
70
|
JJ1-45
|
300
|
|
54
|
300GW800-15-55
|
300
|
800
|
15
|
980
|
55
|
73
|
JJ1-55
|
300
|
|
55
|
300GW600-20-55
|
300
|
600
|
20
|
980
|
55
|
75
|
JJ1-55
|
300
|
|
56
|
300GW800-20-75
|
300
|
800
|
20
|
980
|
75
|
78
|
JJ1-75
|
300
|
|
57
|
300GW950-20-90
|
300
|
950
|
20
|
980
|
90
|
80
|
JJ1-90
|
300
|
|
58
|
300GW1000-25-110
|
300
|
1000
|
25
|
980
|
110
|
82
|
JJ1-110
|
300
|
|
59
|
300GW1100-10-55
|
300
|
1100
|
10
|
980
|
55
|
84.5
|
JJ1-55
|
300
|
|
60
|
350GW1500-15-90
|
350
|
1500
|
15
|
980
|
90
|
83.1
|
JJ1-90
|
350
|
|
61
|
350GW1200-18-90
|
350
|
1200
|
18
|
980
|
90
|
83.2
|
JJ1-90
|
350
|
|
62
|
350GW1100-28-132
|
350
|
1100
|
28
|
740
|
132
|
78.5
|
JJ1-132
|
350
|
|
63
|
350GW1000-36-160
|
350
|
1000
|
36
|
740
|
160
|
82.1
|
JJ1-160
|
350
|
GW型立式管道排污泵安装与使用
1.首先检查外部紧固件是否在运输中松动。
2.检查电源电压是否符合电机铭牌要求。
3.接通电源试转一下，看叶轮是否按泵上指示意的方向转，如方向倒转，将电缆中的任何二相线对调一下即可，试转时时间不能太久，以免烧毁密封件。
4.将泵安装好、开机运转。好能将泵底脚螺丝装上。

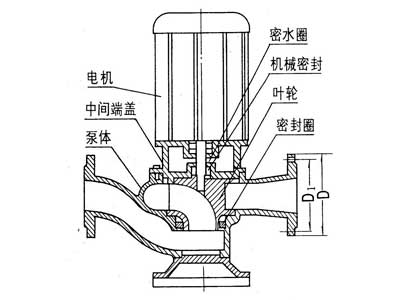

GW型管道排污泵结构图
检查与维修
1.泵在使用前应检查电机绕组对机壳的绝缘电阻，如低于0.5兆欧，刚必须将定子烘干，待绝缘电阻升高后方可使用。
2.泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。
3.当泵密封出现漏水时，应及时更换密封件，更换时先将静密封装平装实，再将动密封装在轴上即可。
4.更换叶轮时，应用拉力器拉出，不能用锤子猛打，以免破坏轴度。
常见故障原因
1.不出水，被抽送液体重度与粒度过高；液流道堵塞；叶轮转向错；棒料抽进叶轮被卡；管道出口高度超出额定扬程高度。
2.流量不足、扬程低。电压偏低、叶轮转向错或耐磨密封磨损；液体重度粒度过高。
3.绝缘电阻低，周围环境潮湿，机械密封严重漏水。

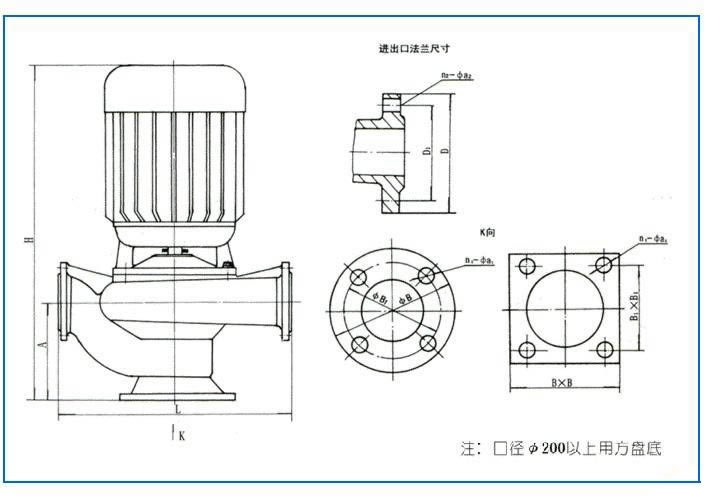

安装尺寸图
|
