产品名称：LW立式排污泵
-
流量范围：0.75-2000m3/h
-
扬程范围：8-40m
-
使用温度：-20℃ - 80℃
-
输送介质：污水
-
工作压力：0.6MPa
-
过流材质：不锈钢、铸铁
|
产品概述
|
|
|
无堵塞潜水排污泵。
LW系列高效无堵塞排污泵、YW型无堵塞液下排污泵、GW型管道式无堵塞排污泵三大系列是在QW潜水式排污泵的基础上，根据用户的要求及使用条件、方式不同进行合理设计而成的，其水力模型同QW型泵，
|
|
|
|
产品特点
|
|
|
1、采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2、设计合理，配套电机合理，效率高，节能效果好。
3、机械密封采用单道密封，材质为硬质耐磨耐腐碳化钨，具有耐用、耐磨等特点，可安全连续运行8000小时以上。
4、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
5、水力性能先进，整机效率高，运转噪音低。
6、在电机风叶端加上防护罩，整机可置于室外工作，无需机房，可节省大量基建费用。
7、泵与电机为一体机构，安装时无需校正；
|
|
|
|
产品用途
|
|
|
|
LW系列高效无堵塞排污泵为单吸蜗壳式泵，泵内装有无堵塞防缠绕型单（双）大流道叶轮，具有很好的通过能力。该系列泵具有两种结构形式，一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准立式电机。适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
|
|
性能参数
|
|
|
|
|
|
型 号
|
口 径
(mm)
|
流 量
(m3/h)
|
扬 程
(m)
|
功 率
(kw)
|
转 速
(r/min)
|
效 率
(%)
|
|
25-8-22-1.1
|
25
|
8
|
22
|
1.1
|
2825
|
38.5
|
|
32-12-15-1.1
|
32
|
12
|
15
|
1.1
|
2825
|
40
|
|
40-15-15-1.5
|
40
|
15
|
15
|
1.5
|
2840
|
45.1
|
|
40-15-30-2.2
|
40
|
15
|
30
|
2.2
|
2840
|
48
|
|
50-20-7-0.75
|
50
|
20
|
7
|
0.75
|
1390
|
54
|
|
50-10-10-0.75
|
50
|
10
|
10
|
0.75
|
1390
|
56
|
|
50-20-15-1.5
|
50
|
20
|
15
|
1.5
|
2840
|
55
|
|
50-15-25-2.2
|
50
|
15
|
25
|
2.2
|
2840
|
56
|
|
50-18-30-3
|
50
|
18
|
30
|
3
|
2880
|
58
|
|
50-25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
|
50-20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
|
65-25-15-2.2
|
65
|
25
|
15
|
2.2
|
2840
|
52
|
|
65-37-13-3
|
65
|
37
|
13
|
3
|
2880
|
55
|
|
65-25-30-4
|
65
|
25
|
30
|
4
|
2890
|
58
|
|
65-30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
|
65-35-50-11
|
65
|
35
|
50
|
11
|
2930
|
60
|
|
65-35-60-15
|
65
|
35
|
60
|
15
|
2930
|
63
|
|
80-40-7-2.2
|
80
|
40
|
7
|
2.2
|
1420
|
52
|
|
80-43-13-3
|
80
|
43
|
13
|
3
|
2880
|
50
|
|
80-40-15-4
|
80
|
40
|
15
|
4
|
2890
|
57
|
|
80-65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
|
100-80-10-4
|
100
|
80
|
10
|
4
|
1440
|
62
|
|
100-110-10-5.5
|
100
|
110
|
10
|
5.5
|
1440
|
66
|
|
100-100-15-7.5
|
100
|
100
|
15
|
7.5
|
1440
|
67
|
|
100-85-20-7.5
|
100
|
85
|
20
|
7.5
|
1440
|
68
|
|
100-100-25-11
|
100
|
100
|
25
|
11
|
1460
|
65
|
|
100-100-30-15
|
100
|
100
|
30
|
15
|
1460
|
66
|
|
100-100-35-18.5
|
100
|
100
|
35
|
18.5
|
1470
|
65
|
|
125-130-15-11
|
125
|
130
|
15
|
11
|
1460
|
62
|
|
120-130-20-15
|
125
|
130
|
20
|
15
|
1460
|
63
|
|
150-145-9-7.5
|
150
|
145
|
9
|
7.5
|
1440
|
63
|
|
150-180-15-15
|
150
|
180
|
15
|
15
|
1460
|
65
|
|
150-180-20-18.5
|
150
|
180
|
20
|
18.5
|
1470
|
75
|
|
150-180-25-22
|
150
|
180
|
25
|
22
|
1470
|
76
|
|
150-130-30-22
|
150
|
130
|
30
|
22
|
1470
|
75
|
|
150-180-30-30
|
150
|
180
|
30
|
30
|
1470
|
73
|
|
150-200-30-37
|
150
|
200
|
30
|
37
|
1480
|
70
|
|
200-300-7-11
|
200
|
300
|
7
|
11
|
970
|
73
|
|
200-250-11-15
|
200
|
250
|
11
|
15
|
970
|
74
|
|
200-400-10-22
|
200
|
400
|
10
|
22
|
1470
|
76
|
|
200-400-13-30
|
200
|
400
|
13
|
30
|
1470
|
73
|
|
200-250-15-18.5
|
200
|
250
|
15
|
18.5
|
1470
|
72
|
|
200-300-15-22
|
200
|
300
|
15
|
22
|
1470
|
73
|
|
200-250-22-30
|
200
|
250
|
22
|
30
|
1470
|
71
|
|
200-350-25-37
|
200
|
350
|
25
|
37
|
1980
|
75
|
|
200-400-30-55
|
200
|
400
|
30
|
55
|
1480
|
70
|
|
250-600-9-30
|
250
|
600
|
9
|
30
|
980
|
74
|
|
250-600-12-37
|
250
|
600
|
12
|
37
|
1480
|
78
|
|
250-600-15-45
|
250
|
600
|
15
|
45
|
1480
|
75
|
|
250-600-20-55
|
250
|
600
|
20
|
55
|
1480
|
73
|
|
250-600-25-75
|
250
|
600
|
25
|
75
|
1480
|
73
|
|
300-800-12-45
|
300
|
800
|
12
|
45
|
980
|
76
|
|
300-500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
|
300-800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
|
300-600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
|
300-800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
|
300-950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
|
300-1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
|
350-1100-10-55
|
350
|
1100
|
10
|
55
|
980
|
84.5
|
|
350-1500-15-90
|
350
|
1500
|
15
|
90
|
980
|
82.5
|
|
350-1200-18-90
|
350
|
1200
|
18
|
90
|
980
|
83.1
|
|
350-1100-28-132
|
350
|
1100
|
28
|
132
|
740
|
83.2
|
|
350-1000-36-160
|
350
|
1000
|
36
|
160
|
740
|
78.5
|
|
400-1500-10-75
|
400
|
1500
|
10
|
75
|
980
|
82.1
|
|
400-2000-15-132
|
400
|
2000
|
15
|
132
|
740
|
85.5
|
|
400-1700-22-160
|
400
|
1700
|
22
|
160
|
740
|
82.1
|
|
400-1500-26-160
|
400
|
1500
|
26
|
160
|
740
|
83.5
|
|
400-1700-30-200
|
400
|
1700
|
30
|
200
|
740
|
83.5
|
|
400-1800-32-250
|
400
|
1800
|
32
|
250
|
740
|
82.1
|
|
500-2500-10-110
|
500
|
2500
|
10
|
110
|
740
|
82
|
|
500-2600-15-160
|
500
|
2600
|
15
|
160
|
740
|
83
|
|
500-2400-22-220
|
500
|
2400
|
22
|
220
|
740
|
84
|
|
500-2600-24-250
|
500
|
2600
|
24
|
250
|
740
|
82
|
LW立式无阻塞排污泵安装说明
1．泵和管路应有各自支承件，不得将管路重量作用于泵上。
2．为了维护方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表以保证泵在额定扬程和流量范围内运行，礴保泵的正常运行，提高水泵的使用寿命。
3．安装泵时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响
4．安装前应检查水泵和电机的紧固情况和有无损伤。
5．输送高温液体肘为了不使泵承受管路的热变形，泵座的底脚螺栓不匝固定，当管路系统在热胀冷缩时，使泵能与管道一起移动。
LW立式无阻塞排污泵使用注意事项
1．排污泵使月前应仔细检查紧固件是否姐动或脱落，泵在运输、存放、安装过程中有无变形或损坏。
2．排污泵起动后，旋转方旬从进口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二相线对调一下接线位置即可。
3．不得将电采长期处于低场程状态下运行(一般使用扬程不得低于额定扬程的60%)，好控制在建议使甩扬程范围以内，以防水泵因载而烧坏电机。
4．排污泵不应在汽蚀工况下运行，以提高泵的使用寿命，严禁水泵缺液运行，否则极易烧坏机械密封件。
5．如泵的零件为铸铁制成时，在冬季露天安装时。应注意防止击破，温度低时，应加以保温。
结构说明
LW型系列立式无堵塞排污泵为单吸蜗壳式泵.泵内装有无堵塞防缠绕型单(双)大流道叶轮，具有很好的通过能力。
该系列泵具有两种结构形式.一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准立式电机。其结构图如下，每种结构形式具有两种底座连接形式，一是进口水平吸入，具有转角功能，可根据使用要求.进出口安放成0°、90°、180°、270°，，便于管路连接， 二是进口轴向吸入，便于立式安装。

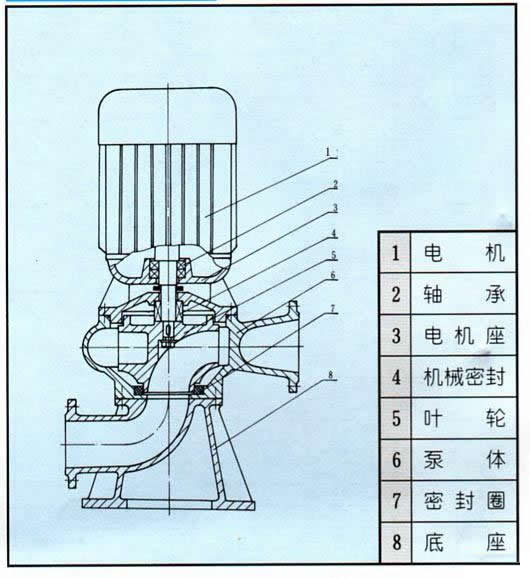

结构图
|
|

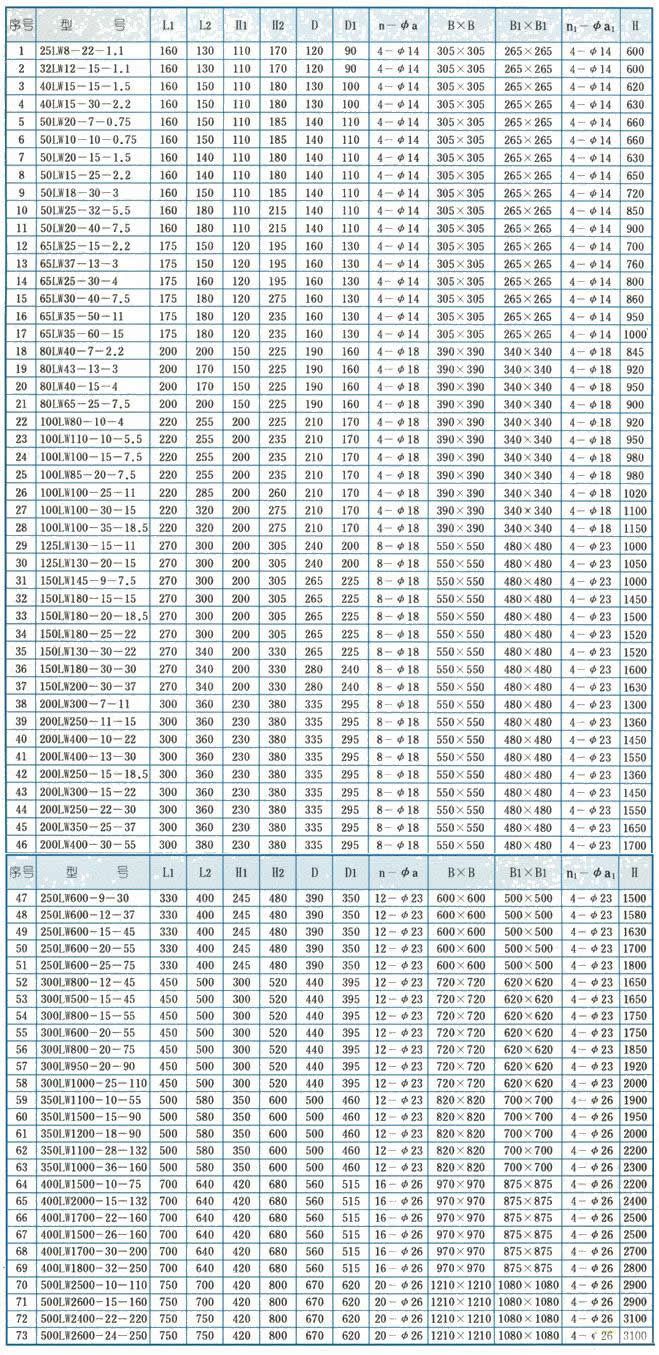

安装尺寸
|
