产品名称：QW（WQ)潜水式无堵塞排污泵
-
流量范围：8～2600 m3/h
-
扬程范围：7～36 M
-
使用温度：-20℃ - 120℃
-
输送介质：清水 污水 泥浆 油 酸液 碱液
-
工作压力：1.6MPa
-
过流材质：不锈钢、铸铁
产品概述
QW(WQ)型无堵塞潜水排污泵
该系列泵采用叶轮结构和机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有较好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
产品特点
1．单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
2．机械密封采型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
4．该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
5．可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性
6．浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用方便。
7．QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。
8．能够在全扬程内使用，而保证电机不会过载。

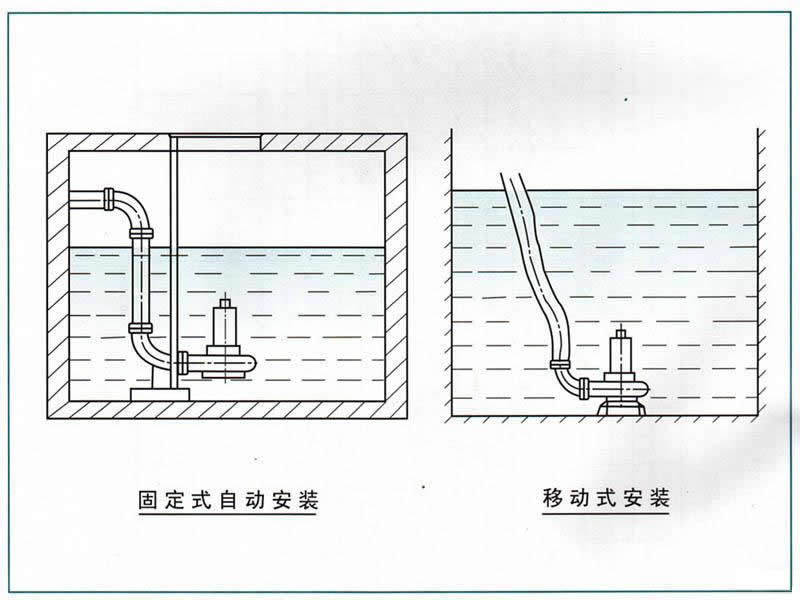

9．有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。
主要用途
适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

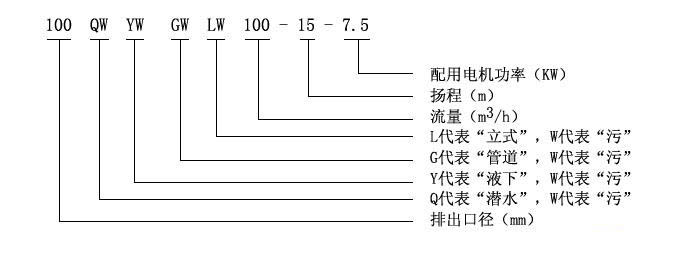

型号意义
故障与排除
|
故障现象
|
原因分析
|
拌除方法
|
|
流量不足或不出水
|
1.叶轮旋转错误
2.阀门是否打开和完好
3.管道叶轮被堵
4.转速过低
5.扬程过高
6.抽送介质密度较大
7.介质粘度较高
8.密封圈损坏(口环处）
|
1.调整叶轮旋转方向
2.检査、维修、排除
3.清理杂物
4.检查电器设备及电路
5.改泵或降低扬程
6.用水冲稀降低浓度
7.降低粘度
8.更换
|
|
运行不稳定
|
1.叶轮不平衡
2.轴承损坏
|
1.送制造厂调换或校正
2.更换
|
|
泵不能启动
|
1.缺相
2.叶轮卡住
3.绕组、接头或电缆断路
4.定子绕组烧坏
5.电器控制发生故障
|
1.检査线路进行修复
2.排除杂物
3.用欧姆表检査修复
4.修理、更换绕组
5.修理或调换
|
|
电流过大
|
1.工作电压低
2.管道、叶轮被堵
3.抽送液体的高度或粘度较高
4.使用扬程过低
|
1.调整工作电压
2.淸理管道、叶轮堵物
3.改变密度或粘度
4.减少流量.提高扬程
|
|
绝缘电组低
|
1屯缆线电源接线端渗漏
2.电缆线破损
3.机械密封磨损产生泄漏
4.各0形密封圈失效
5.一机壳被介质腐蚀漏水
|
1.拧紧压紧嫘母
2.更换
3.更换
4.更换
5.修补
|

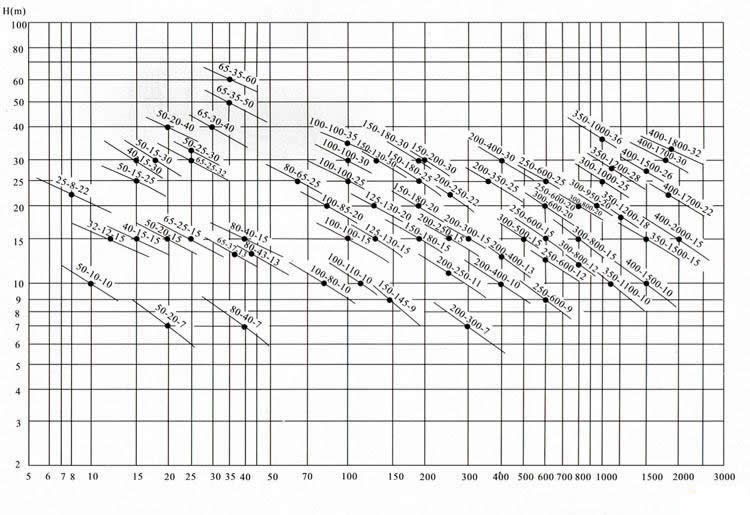

性能参数
|
型 号
|
口 径
(mm)
|
流 量
(m3/h)
|
扬 程
(m)
|
功 率
(kw)
|
转 速
(r/min)
|
效 率
(%)
|
|
QW25-8-15-1.1
|
25
|
8
|
15
|
1.1
|
2825
|
38.5
|
|
QW32-12-15-1.1
|
32
|
12
|
15
|
1.1
|
2825
|
40
|
|
QW40-15-15-1.5
|
40
|
15
|
15
|
1.5
|
2840
|
45.1
|
|
QW40-15-30-2.2
|
40
|
15
|
30
|
2.2
|
2840
|
48
|
|
QW50-20-7-0.75
|
50
|
20
|
7
|
0.75
|
1390
|
54
|
|
QW50-10-10-0.75
|
50
|
10
|
10
|
0.75
|
1390
|
56
|
|
QW50-20-15-1.5
|
50
|
20
|
15
|
1.5
|
2840
|
55
|
|
QW50-15-25-2.2
|
50
|
15
|
25
|
2.2
|
2840
|
56
|
|
QW50-18-30-3
|
50
|
18
|
30
|
3
|
2880
|
58
|
|
QW50-25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
|
QW50-20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
|
QW65-25-15-2.2
|
65
|
25
|
15
|
2.2
|
2840
|
52
|
|
QW65-37-13-3
|
65
|
37
|
13
|
3
|
2880
|
55
|
|
QW65-25-30-4
|
65
|
25
|
30
|
4
|
2890
|
58
|
|
QW65-30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
|
QW65-35-50-11
|
65
|
35
|
50
|
11
|
2930
|
60
|
|
QW65-35-60-15
|
65
|
35
|
60
|
15
|
2930
|
63
|
|
QW80-40-7-2.2
|
80
|
40
|
7
|
2.2
|
1420
|
52
|
|
QW80-43-13-3
|
80
|
43
|
13
|
3
|
2880
|
50
|
|
QW80-40-15-4
|
80
|
40
|
15
|
4
|
2890
|
57
|
|
QW80-65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
|
QW100-80-10-4
|
100
|
80
|
10
|
4
|
1440
|
62
|
|
QW100-110-10-5.5
|
100
|
110
|
10
|
5.5
|
1440
|
66
|
|
QW100-100-15-7.5
|
100
|
100
|
15
|
7.5
|
1440
|
67
|
|
QW100-85-20-7.5
|
100
|
85
|
20
|
7.5
|
1440
|
68
|
|
QW100-100-25-11
|
100
|
100
|
25
|
11
|
1460
|
65
|
|
QW100-100-30-15
|
100
|
100
|
30
|
15
|
1460
|
66
|
|
QW100-100-35-18.5
|
100
|
100
|
35
|
18.5
|
1470
|
65
|
|
QW125-130-15-11
|
125
|
130
|
15
|
11
|
1460
|
62
|
|
QW120-130-20-15
|
125
|
130
|
20
|
15
|
1460
|
63
|
|
QW150-145-9-7.5
|
150
|
145
|
9
|
7.5
|
1440
|
63
|
|
QW150-180-15-15
|
150
|
180
|
15
|
15
|
1460
|
65
|
|
QW150-180-20-18.5
|
150
|
180
|
20
|
18.5
|
1470
|
75
|
|
QW150-180-25-22
|
150
|
180
|
25
|
22
|
1470
|
76
|
|
QW150-130-30-22
|
150
|
130
|
30
|
22
|
1470
|
75
|
|
QW150-180-30-30
|
150
|
180
|
30
|
30
|
1470
|
73
|
|
QW150-200-30-37
|
150
|
200
|
30
|
37
|
1480
|
70
|
|
QW200-300-7-11
|
200
|
300
|
7
|
11
|
970
|
73
|
|
QW200-250-11-15
|
200
|
250
|
11
|
15
|
970
|
74
|
|
QW200-400-10-22
|
200
|
400
|
10
|
22
|
1470
|
76
|
|
QW200-400-13-30
|
200
|
400
|
13
|
30
|
1470
|
73
|
|
QW200-250-15-18.5
|
200
|
250
|
15
|
18.5
|
1470
|
72
|
|
QW200-300-15-22
|
200
|
300
|
15
|
22
|
1470
|
73
|
|
QW200-250-22-30
|
200
|
250
|
22
|
30
|
1470
|
71
|
|
QW200-350-25-37
|
200
|
350
|
25
|
37
|
1980
|
75
|
|
QW200-400-30-55
|
200
|
400
|
30
|
55
|
1480
|
70
|
|
QW250-600-9-30
|
250
|
600
|
9
|
30
|
980
|
74
|
|
QW250-600-12-37
|
250
|
600
|
12
|
37
|
1480
|
78
|
|
QW250-600-15-45
|
250
|
600
|
15
|
45
|
1480
|
75
|
|
QW250-600-20-55
|
250
|
600
|
20
|
55
|
1480
|
73
|
|
QW250-600-25-75
|
250
|
600
|
25
|
75
|
1480
|
73
|
|
QW300-800-12-45
|
300
|
800
|
12
|
45
|
980
|
76
|
|
QW300-500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
|
QW300-800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
|
QW300-600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
|
QW300-800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
|
QW300-950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
|
QW300-1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
|
QW350-1100-10-55
|
350
|
1100
|
10
|
55
|
980
|
84.5
|
|
QW350-1500-15-90
|
350
|
1500
|
15
|
90
|
980
|
82.5
|
|
QW350-1200-18-90
|
350
|
1200
|
18
|
90
|
980
|
83.1
|
|
QW350-1100-28-132
|
350
|
1100
|
28
|
132
|
740
|
83.2
|
|
QW350-1000-36-160
|
350
|
1000
|
36
|
160
|
740
|
78.5
|
|
QW400-1500-10-75
|
400
|
1500
|
10
|
75
|
980
|
82.1
|
|
QW400-2000-15-132
|
400
|
2000
|
15
|
132
|
740
|
85.5
|
|
QW400-1700-22-160
|
400
|
1700
|
22
|
160
|
740
|
82.1
|
|
QW400-1500-26-160
|
400
|
1500
|
26
|
160
|
740
|
83.5
|
|
QW400-1700-30-200
|
400
|
1700
|
30
|
200
|
740
|
83.5
|
|
QW400-1800-32-250
|
400
|
1800
|
32
|
250
|
740
|
82.1
|
|
QW500-2500-10-110
|
500
|
2500
|
10
|
110
|
740
|
82
|
|
QW500-2600-15-160
|
500
|
2600
|
15
|
160
|
740
|
83
|
|
QW500-2400-22-220
|
500
|
2400
|
22
|
220
|
740
|
84
|
|
QW500-2600-24-250
|
500
|
2600
|
24
|
250
|
740
|
82
|

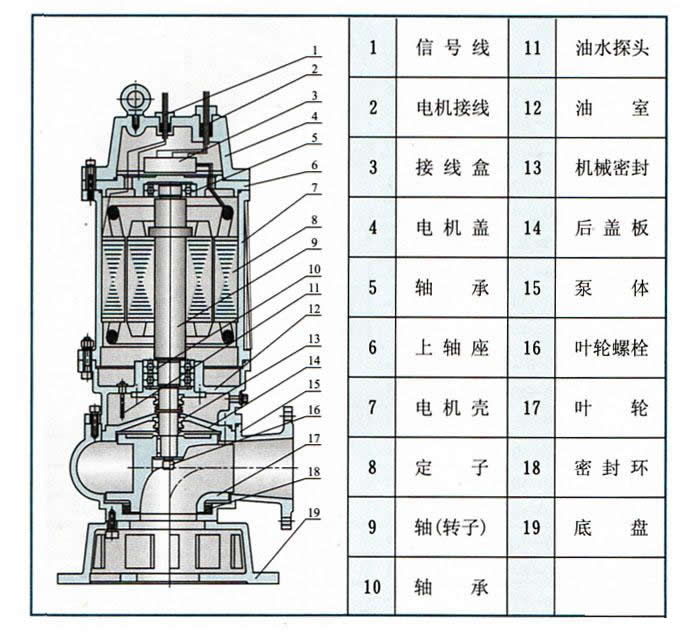

结构说明
WQ型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔幵，属机电一体化产品， 电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：
信号线1：配备全保水泵控制柜，对泵实行保护，包括漏水、断相、短路、过热、电机过载等项目。
电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双流逍结构，具有较强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得泵具有较高的效率。
密封环18：装在泵体口环处，当叶轮闪运转而使口环处磨损，可更换密封环.以保证泵以高效率运行。
QW（WQ）潜水式无堵塞排污泵（结构图）
安装尺寸
|
型号
|
A
|
B
|
C
|
D
|
H
|
|
25QW8-22-1.1
|
110
|
305
|
195
|
190
|
410
|
|
32QW12-15-1.1
|
110
|
305
|
195
|
190
|
410
|
|
40QW15-15-1.5
|
120
|
340
|
215
|
240
|
600
|
|
40QW15-30-2.2
|
120
|
340
|
215
|
240
|
600
|
|
50QW20-7-0.75
|
125
|
370
|
225
|
240
|
550
|
|
50QW10-10-0.75
|
125
|
370
|
225
|
240
|
550
|
|
50QW20-15-1.5
|
120
|
345
|
215
|
240
|
600
|
|
50QW15-25-2.2
|
120
|
345
|
215
|
240
|
600
|
|
50QW18-30-3.0
|
125
|
370
|
225
|
240
|
630
|
|
50QW25-32-5.5
|
155
|
410
|
255
|
310
|
730
|
|
50QW20-40-7.5
|
155
|
410
|
255
|
240
|
730
|
|
65QW25-15-2.2
|
125
|
410
|
260
|
240
|
610
|
|
65QW37-13-3.0
|
125
|
410
|
260
|
240
|
630
|
|
65QW25-30-4.0
|
125
|
420
|
270
|
240
|
680
|
|
65QW30-40-7.5
|
155
|
450
|
290
|
310
|
730
|
|
65QW35-50-11
|
165
|
460
|
290
|
350
|
920
|
|
65QW35-60-15
|
165
|
460
|
290
|
350
|
920
|
|
80QW40-7-2.2
|
165
|
490
|
325
|
310
|
700
|
|
80QW43-13-3.0
|
165
|
445
|
295
|
310
|
740
|
|
80QW40-15-4.0
|
165
|
445
|
295
|
310
|
800
|
|
80QW65-25-7.5
|
165
|
490
|
325
|
310
|
770
|
|
100QW80-10-4.0
|
175
|
620
|
420
|
350
|
800
|
|
100QW110-10-5.5
|
185
|
650
|
420
|
350
|
800
|
|
100QW100-15-7.5
|
185
|
650
|
420
|
350
|
800
|
|
100QW85-20-7.5
|
185
|
650
|
420
|
350
|
800
|
|
100QW100-25-11
|
210
|
710
|
450
|
420
|
960
|
|
100QW100-30-15
|
225
|
740
|
485
|
420
|
950
|
|
100QW100-35-18.5
|
225
|
740
|
485
|
470
|
1000
|
|
125QW130-15-11
|
225
|
740
|
470
|
420
|
960
|
|
125QW130-20-15
|
225
|
740
|
470
|
420
|
960
|
|
150QW145-9-7.5
|
225
|
770
|
480
|
420
|
850
|
|
150QW180-15-15
|
225
|
780
|
480
|
470
|
960
|
|
150QW180-20-18.5
|
225
|
780
|
480
|
470
|
1020
|
|
150QW180-25-22
|
225
|
780
|
480
|
470
|
1020
|
|
150QW130-30-22
|
250
|
860
|
520
|
470
|
1180
|
|
150QW180-30-30
|
250
|
860
|
520
|
540
|
1230
|
|
150QW200-30-37
|
250
|
860
|
520
|
540
|
1300
|
|
200QW300-7-11
|
275
|
900
|
560
|
540
|
1130
|
|
200QW250-11-15
|
275
|
900
|
560
|
540
|
1130
|
|
200QW400-10-22
|
275
|
900
|
560
|
540
|
1200
|
|
200QW400-13-30
|
275
|
900
|
560
|
540
|
1250
|
|
200QW250-15-18.5
|
275
|
900
|
560
|
540
|
1200
|
|
200QW300-15-22
|
275
|
900
|
560
|
540
|
1200
|
|
200QW250-22-30
|
275
|
900
|
560
|
540
|
1250
|
|
200QW350-25-37
|
275
|
900
|
560
|
540
|
1350
|
|
200QW400-30-55
|
290
|
920
|
580
|
540
|
1400
|
|
250QW600-9-30
|
320
|
1100
|
650
|
540
|
1650
|
|
250QW600-12-37
|
320
|
1100
|
650
|
540
|
1650
|
|
250QW600-15-45
|
320
|
1080
|
650
|
540
|
1650
|
|
250QW600-20-55
|
320
|
1080
|
650
|
540
|
1650
|
|
250QW600-25-75
|
320
|
1100
|
650
|
540
|
1650
|
|
250QW800-12-45
|
320
|
1080
|
650
|
540
|
1650
|
|
300QW500-15-45
|
400
|
1200
|
800
|
600
|
2040
|
|
300QW800-15-55
|
400
|
1200
|
800
|
600
|
2040
|
|
300QW600-20-55
|
400
|
1200
|
800
|
600
|
2050
|
|
300QW800-20-75
|
400
|
1200
|
800
|
600
|
2100
|
|
300QW950-20-90
|
400
|
1200
|
800
|
600
|
2200
|
|
300QW1000-25-110
|
400
|
1200
|
800
|
600
|
2200
|
|
350QW1100-10-55
|
450
|
1350
|
950
|
600
|
1950
|
|
350QW1500-15-90
|
450
|
1350
|
950
|
600
|
2160
|
|
350QW1200-18-90
|
450
|
1350
|
950
|
600
|
2160
|
|
350QW1100-28-132
|
450
|
1350
|
950
|
600
|
2500
|
|
350QW1000-36-160
|
450
|
1350
|
950
|
600
|
2600
|
|
400QW1500-10-75
|
510
|
1480
|
1100
|
700
|
2100
|
|
400QW2000-15-132
|
510
|
1480
|
1100
|
700
|
2500
|
|
400QW1700-22-160
|
510
|
1480
|
1100
|
700
|
2600
|
|
400QW1500-26-160
|
510
|
1480
|
1100
|
700
|
2620
|
|
400QW1700-30-200
|
510
|
1480
|
1100
|
700
|
2550
|
|
400QW1800-32-250
|
510
|
1480
|
1100
|
700
|
2860
|

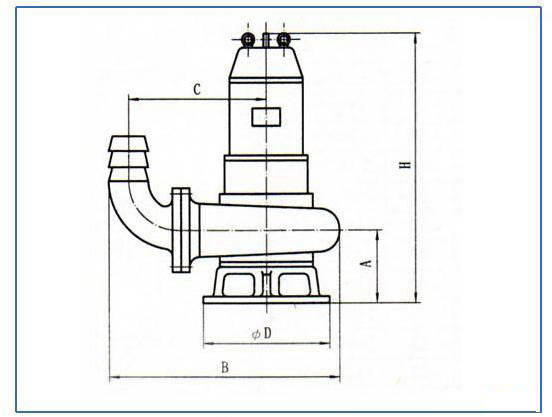

安装尺寸图
WQ固定潜水式无堵塞排污泵安装尺寸表
|
|
