产品名称：JYWQ型自动搅匀潜水排污泵
-
流量范围：10～600 m3/h
-
扬程范围：7～60 M
-
使用温度：-20℃ - 120℃
-
输送介质：清水 污水 泥浆 油
-
工作压力：1.6MPa
-
过流材质：铸铁
产品概述
JYWQ型自动搅匀潜水排污泵是水力模型开发研制而成的环保类产品，在排送固体颗粒和长纤维垃圾以及减少污水坑内沉积等方面，
适用范围
适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物。
产品特点
1、利用泵自身出水压力，搅匀污水池内沉淀污泥，达到排出污水池沉淀物的目的。
2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理，配套电机合理，效率高，节能效果好。
4、机械密封采用双道串联密封，材质为硬质耐腐碳化钨，耐用，耐磨，可使泵安全连续运行8000小时以上。
5、泵结构紧凑，体积小、移动方便，安装简便，无需建泵房，潜入水中即可工作，减少工程造价。
6、油室内设有油水探头，对泵实施良好的保护。
7、可配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行保护，提高产品的安全可靠性。
8、浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。
9、电机可采用水套式外循环冷却系统，保证电泵在无水（干式）状态下安全运行。
10、双导轨自动耦合安装系统，给泵的安装、维修带来方便，人可不必为此进入污水坑。
11、安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。
产品意义

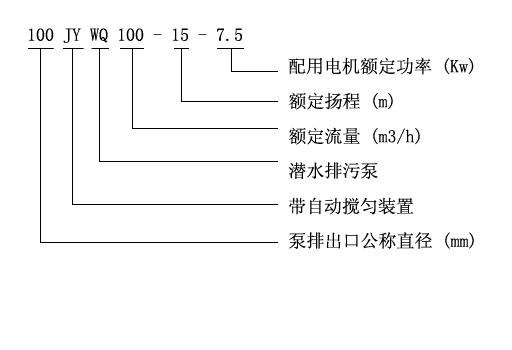

使用方法及安全操作规程
1、运转前应用兆欧表检查电机定子绕组对地的绝缘电阻.低不得少于50兆欧。
2、检查电缆有无破损、折断等现象。如有损伤须及时更换，以免漏电；电缆截面应与电流相匹配。
3、屯压超过额定电压的±10%时，不得启动电泵。
4、为保证使用安全，必须将四芯电缆中的接地线可靠接地，以防发生触电事故。
5、电泵潜入水中时，应垂直起吊，不允许横放着地,更不能陷入污泥中。停止使用时应将电泵吊起清洗干净，置于干燥处，并注意防冻。
6、禁止：将电缆作为安装起吊绳使用。
7、检査转子运转方向，从上向下看应为顺时针方向旋转。
8、室外的开关或接线端应有防雨、防潮措施，湿手或赤足时禁止触及幵关，防止触电。
9、移动电泵时，必须切断电源，电泵在运行时人不得接触水源，以防漏电发生人身事故。
10、严禁电机缺相运转，如发现保险丝熔断，应检査原因后方可继续使用，不得任意加粗保险丝。
11、泵运转时，应有专人管理，如发现有不正常现象应立即停机检査，排除故障。（指未配全自动保护柜的情况〉。
12、电泵在规定的工作介质条件下正常运行半年后，应检査油室密封状况，如油室中的油呈乳状或有水沉淀，应及时更换10〜20号机械油和机械密封。对于在恶劣工作条件下使用的电泵，更应经常检修。
13、用户应根据实际使用的工况选择合适的流量扬程，以达到使用效果，泵铭牌或说明书上所示参数为该泵使用工况点，用户可选在（0.7〜1.2）倍流量内使用,禁止超流量使用，否则流量过大，扬程较低容易使电机过载。
泵的维护保养
1、电泵应有专人管理与使用，并定期检査电泵绕组与机壳之间的绝缘电阻是否正常。
2、毎次使用特别是用于较稠较粘的介质后，应将电泵放入清水中运行数分钟，防止泵内留沉积物，保证电泵的清洁。
3、屯泵拆卸、维修后，机壳组件必须经0.2MPa气压试验检验，确保电机和油室密封可靠.
故障与排除
|
故障现象
|
原因分析
|
排除方法
|
|
不能启动与运转
|
1、电机太低
2、叶轮被杂物卡住
3、螺帽或平键损坏致使叶轮打滑
|
1、调节电压或在电压正常时工作
2、清除杂物
3、更换损坏零件
|
|
超负荷
|
1、转子部件卡滞或过流部件被异物卡住
2、轴承损坏、轴变形
|
1、重新装配、清除异物
2、更换轴承、校正轴
|
|
流量不足
|
1.吸入口或输出管被阻
2、电机转速低于额定转速
3、叶轮打坏
4、扬程过高
5、旋向相反
6、介质太稠或供应量不畅通
|
1、清除杂物，保证畅通
2、提高转速
3、更换叶轮
4、降低扬程
5、改换转向
6、冲稀介质，增大供应量
|
|
噪声与振动
|
1、叶轮与泵体有磨擦2、轴承损坏或少油
3、螺帽松动
4、泵体中有杂物
5、吸入口有空气渗入
|
1、检査泵的装配并进行调整
2、更换轴承成加油
3、更换螺帽
4、清除杂物
5、控制最低水位
|
性能参数
|
型号
|
排出
口径
(mm)
|
额定
流量
(m3/h)
|
额定
扬程
(mm)
|
搅拌
直径
(mm)
|
转速
(r/min)
|
效率
(%)
|
自动
耦合器
|
|
JYWQ50-12-15-1200-1.5
|
50
|
12
|
15
|
1200
|
2900
|
48
|
CAK-50
|
|
JYWQ50-20-7-1200-1.1
|
50
|
20
|
7
|
1200
|
2900
|
62
|
CAK-50
|
|
JYWQ50-10-10-1200-1.1
|
50
|
10
|
10
|
1200
|
2900
|
56
|
CAK-50
|
|
JYWQ50-15-15-1200-2.2
|
50
|
15
|
15
|
1200
|
2900
|
51
|
CAK-50
|
|
JYWQ50-25-10-1200-2.2
|
50
|
25
|
10
|
1200
|
2900
|
65
|
CAK-50
|
|
JYWQ50-15-20-1200-2.2
|
50
|
15
|
20
|
1200
|
2900
|
56
|
CAK-50
|
|
JYWQ50-20-15-1200-2.2
|
50
|
20
|
15
|
1200
|
2900
|
56
|
CAK-50
|
|
JYWQ50-42-9-1200-3
|
50
|
42
|
9
|
1200
|
2900
|
56
|
CAK-50
|
|
JYWQ50-17-25-1200-3
|
50
|
17
|
25
|
1200
|
2900
|
56
|
CAK-50
|
|
JYWQ50-25-22-1200-4
|
50
|
25
|
22
|
1200
|
2900
|
62
|
CAK-50
|
|
JYWQ50-40-15-1400-4
|
50
|
40
|
15
|
1400
|
2900
|
70
|
CAK-50
|
|
JYWQ50-25-32-1600-5.5
|
50
|
25
|
32
|
1600
|
2900
|
52
|
CAK-50
|
|
JYWQ50-40-30-1600-7.5
|
50
|
40
|
30
|
1600
|
2900
|
68
|
CAK-50
|
|
JYWQ65-25-15-1400-3
|
65
|
25
|
150
|
1400
|
2900
|
65
|
CAK-65
|
|
JYWQ65-37-13-1400-3
|
65
|
37
|
13
|
1400
|
2900
|
62
|
CAK-65
|
|
JYWQ65-25-28-1400-4
|
65
|
25
|
28
|
1400
|
2900
|
60
|
CAK-65
|
|
JYWQ80-40-7-1600-2.2
|
80
|
40
|
7
|
1600
|
2900
|
54
|
CAK-80
|
|
JYWQ80-29-8-1600-2.2
|
80
|
29
|
8
|
1600
|
2900
|
54
|
CAK-80
|
|
JYWQ80-43-13-1600-4
|
80
|
43
|
13
|
1600
|
2900
|
63
|
CAK-80
|
|
JYWQ80-50-10-1600-3
|
80
|
50
|
10
|
1600
|
1450
|
76
|
CAK-80
|
|
JYWQ80-40-15-1600-4
|
80
|
40
|
15
|
1600
|
2900
|
70
|
CAK-80
|
|
JYWQ80-60-13-1600-4
|
80
|
60
|
13
|
1600
|
2900
|
70
|
CAK-80
|
|
JYWQ80-35-25-1600-5.5
|
80
|
35
|
25
|
1600
|
2900
|
64
|
CAK-80
|
|
JYWQ80-50-25-1600-7.5
|
80
|
50
|
25
|
1600
|
2900
|
70
|
CAK-80
|
|
JYWQ80-50-30-1600-7.5
|
80
|
50
|
30
|
1600
|
2900
|
70
|
CAK-80
|
|
JYWQ100-80-9-2000-4
|
100
|
80
|
9
|
2000
|
1450
|
62
|
CAK-100
|
|
JYWQ100-110-10-2000-5.5
|
100
|
110
|
10
|
2000
|
1450
|
71
|
CAK-100
|
|
JYWQ100-70-15-2000-5.5
|
100
|
70
|
15
|
2000
|
1450
|
71
|
CAK-100
|
|
JYWQ100-100-15-2000-7.5
|
100
|
100
|
15
|
2000
|
1450
|
73
|
CAK-100
|
|
JYWQ100-80-20-2000-7.5
|
100
|
70
|
20
|
2000
|
2900
|
71
|
CAK-100
|
|
JYWQ100-50-35-2000-11
|
100
|
100
|
35
|
2000
|
2900
|
68
|
CAK-100
|
|
JYWQ100-70-22-2000-7.5
|
100
|
80
|
22
|
2000
|
2900
|
70
|
CAK-100
|
|
JYWQ100-100-22-2000-15
|
100
|
150
|
22
|
2000
|
1450
|
61
|
CAK-100
|
|
JYWQ100-80-30-2000-15
|
100
|
210
|
30
|
2000
|
1450
|
67
|
CAK-100
|
|
JYWQ150-150-10-2000-7.5
|
150
|
250
|
10
|
2000
|
1450
|
75
|
CAK-150
|
|
JYWQ150-210-7-2500-7.5
|
150
|
150
|
7
|
2500
|
1450
|
78
|
CAK-150
|
|
JYWQ150-250-6-2500-7.5
|
150
|
200
|
6
|
2500
|
1450
|
79
|
CAK-150
|
|
JYWQ150-150-15-2500-11
|
150
|
65
|
15
|
2500
|
1450
|
79
|
CAK-150
|
|
JYWQ150-200-10-2500-15
|
150
|
180
|
10
|
2500
|
1450
|
73
|
CAK-150
|
|
JYWQ150-65-40-3200-18.5
|
150
|
150
|
40
|
3200
|
1450
|
58
|
CAK-150
|
|
JYWQ150-180-22-2600-18.5
|
150
|
110
|
22
|
2600
|
1450
|
75
|
CAK-150
|
|
JYWQ150-150-26-2600-18.5
|
150
|
300
|
26
|
2600
|
1450
|
72
|
CAK-150
|
|
JYWQ150-110-30-2600-18.5
|
150
|
130
|
30
|
2600
|
1450
|
72
|
CAK-150
|
|
JYWQ150-300-15-2600-22
|
150
|
100
|
15
|
2600
|
1450
|
76
|
CAK-150
|
|
JYWQ150-130-30-2600-22
|
150
|
300
|
30
|
2600
|
1450
|
70
|
CAK-150
|
|
JYWQ150-100-40-3000-30
|
150
|
250
|
40
|
3000
|
1450
|
64
|
CAK-150
|
|
JYWQ200-300-7-3000-11
|
200
|
300
|
7
|
3000
|
1450
|
75
|
CAK-200
|
|
JYWQ200-250-11-3000-15
|
200
|
250
|
11
|
3000
|
1450
|
72
|
CAK-200
|
|
JYWQ200-300-10-3000-15
|
200
|
300
|
10
|
3000
|
1450
|
75
|
CAK-200
|
|
JYWQ200-250-15-3000-18.5
|
200
|
250
|
15
|
3000
|
1450
|
72
|
CAK-200
|
|
JYWQ200-400-10-3000-22
|
200
|
400
|
10
|
3000
|
1450
|
75
|
CAK-200
|
|
JYWQ200-200-20-3000-22
|
200
|
200
|
20
|
3000
|
1450
|
73
|
CAK-200
|
|
JYWQ200-250-22-3000-30
|
200
|
250
|
22
|
3000
|
1450
|
73
|
CAK-200
|
|
JYWQ250-600-7-3000-22
|
250
|
600
|
7
|
3000
|
1450
|
78
|
CAK-250
|
|
JYWQ250-600-9-3000-30
|
250
|
600
|
9
|
3000
|
1450
|
78
|
CAK-250
|

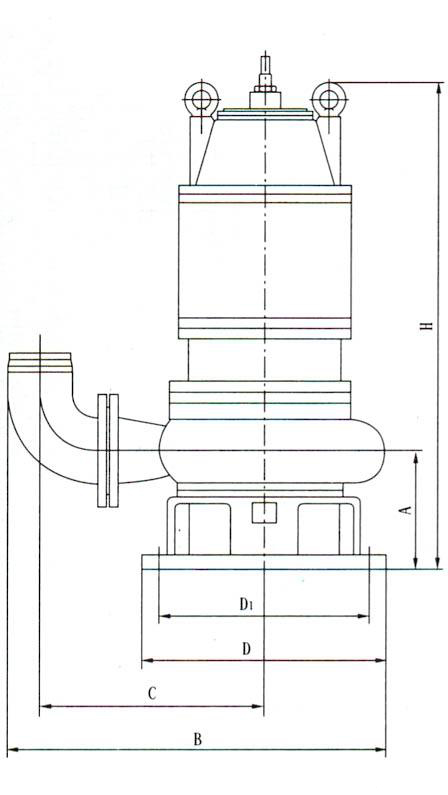

安装尺寸示意图
|
序号
|
型 号
|
A
|
B
|
C
|
D1
|
D
|
H
|
|
1
|
50-12-15-1200-1.5
|
135
|
400
|
245
|
225
|
255
|
670
|
|
2
|
50-20-7-1200-1.1
|
132
|
343
|
225
|
150
|
180
|
610
|
|
3
|
50-10-10-1200-1.1
|
132
|
343
|
225
|
150
|
180
|
610
|
|
4
|
50-15-15-1200-2.2
|
135
|
400
|
245
|
225
|
255
|
670
|
|
5
|
50-25-10-1200-2.2
|
135
|
400
|
245
|
225
|
255
|
670
|
|
6
|
50-15-20-1200-2.2
|
135
|
400
|
245
|
225
|
255
|
670
|
|
7
|
50-20-15-1200-2.2
|
135
|
400
|
245
|
225
|
255
|
670
|
|
8
|
50-42-9-1200-3
|
143
|
420
|
265
|
225
|
255
|
750
|
|
9
|
50-17-25-1200-3
|
130
|
433
|
265
|
240
|
285
|
750
|
|
10
|
50-25-22-1200-4
|
135
|
400
|
245
|
225
|
255
|
735
|
|
11
|
50-40-15-1400-4
|
143
|
420
|
265
|
225
|
255
|
750
|
|
12
|
50-25-32-1600-5.5
|
180
|
480
|
295
|
270
|
320
|
820
|
|
13
|
50-40-30-1600-7.5
|
180
|
480
|
295
|
270
|
320
|
820
|
|
14
|
65-25-15-1400-3
|
143
|
435
|
270
|
225
|
255
|
750
|
|
15
|
65-37-13-1400-3
|
143
|
435
|
270
|
225
|
255
|
750
|
|
16
|
65-25-28-1400-4
|
180
|
515
|
317
|
270
|
320
|
800
|
|
17
|
80-40-7-1600-2.2
|
143
|
465
|
295
|
225
|
255
|
685
|
|
18
|
80-29-8-1600-2.2
|
143
|
465
|
295
|
225
|
255
|
685
|
|
19
|
80-43-13-1600-4
|
143
|
465
|
295
|
225
|
255
|
750
|
|
20
|
80-50-10-1600-3
|
180
|
570
|
325
|
280
|
320
|
790
|
|
21
|
80-40-15-1600-4
|
143
|
465
|
295
|
225
|
255
|
750
|
|
22
|
80-60-13-1600-4
|
143
|
465
|
295
|
225
|
255
|
750
|
|
23
|
80-35-25-1600-5.5
|
180
|
550
|
305
|
270
|
320
|
820
|
|
24
|
80-50-25-1600-7.5
|
180
|
550
|
305
|
270
|
320
|
820
|
|
25
|
80-50-30-1600-7.5
|
180
|
550
|
305
|
270
|
320
|
820
|
|
26
|
100-80-9-2000-4
|
180
|
600
|
386
|
280
|
320
|
790
|
|
27
|
100-110-10-2000-5.5
|
200
|
700
|
440
|
370
|
410
|
900
|
|
28
|
100-70-15-2000-5.5
|
200
|
690
|
430
|
370
|
410
|
900
|
|
29
|
100-100-15-2000-7.5
|
200
|
700
|
440
|
370
|
410
|
900
|
|
30
|
100-80-20-2000-7.5
|
180
|
585
|
370
|
270
|
320
|
900
|
|
31
|
100-50-35-2000-11
|
180
|
585
|
370
|
270
|
320
|
940
|
|
32
|
100-70-22-2000-7.5
|
180
|
585
|
370
|
270
|
320
|
900
|
|
33
|
100-100-22-2000-15
|
230
|
815
|
515
|
455
|
495
|
970
|
|
34
|
100-80-30-2000-15
|
230
|
815
|
515
|
455
|
495
|
970
|
|
35
|
150-150-10-2000-7.5
|
213
|
775
|
495
|
360
|
405
|
920
|
|
36
|
150-210-7-2500-7.5
|
242
|
830
|
540
|
365
|
410
|
950
|
|
37
|
150-250-6-2500-7.5
|
242
|
830
|
540
|
365
|
410
|
950
|
|
38
|
150-150-15-2500-11
|
220
|
770
|
495
|
345
|
395
|
990
|
|
序号
|
型 号
|
A
|
B
|
C
|
D1
|
D
|
H
|
|
1
|
150-200-10-2500-15
|
220
|
770
|
495
|
345
|
395
|
990
|
|
2
|
150-65-40-3200-18.5
|
250
|
930
|
595
|
440
|
495
|
1206
|
|
3
|
150-180-22-2600-18.5
|
270
|
930
|
595
|
440
|
495
|
1226
|
|
4
|
150-150-26-2600-18.5
|
270
|
930
|
595
|
440
|
495
|
1226
|
|
5
|
150-110-30-2600-18.5
|
270
|
930
|
595
|
440
|
495
|
1226
|
|
6
|
150-300-15-2600-22
|
300
|
900
|
575
|
440
|
495
|
1265
|
|
7
|
150-130-30-2600-22
|
270
|
930
|
595
|
440
|
495
|
1226
|
|
8
|
150-100-40-3000-30
|
270
|
930
|
595
|
440
|
495
|
1200
|
|
9
|
200-300-7-3000-11
|
270
|
945
|
605
|
400
|
445
|
1130
|
|
10
|
200-250-11-3000-15
|
270
|
945
|
605
|
400
|
445
|
1130
|
|
11
|
200-300-10-3000-15
|
270
|
945
|
605
|
400
|
445
|
1130
|
|
12
|
200-250-15-3000-18.5
|
270
|
945
|
605
|
400
|
445
|
1226
|
|
13
|
200-400-10-3000-22
|
270
|
945
|
605
|
400
|
445
|
1226
|
|
14
|
200-200-20-3000-22
|
297
|
980
|
630
|
440
|
495
|
1236
|
|
15
|
200-250-22-3000-30
|
297
|
980
|
630
|
440
|
495
|
1236
|

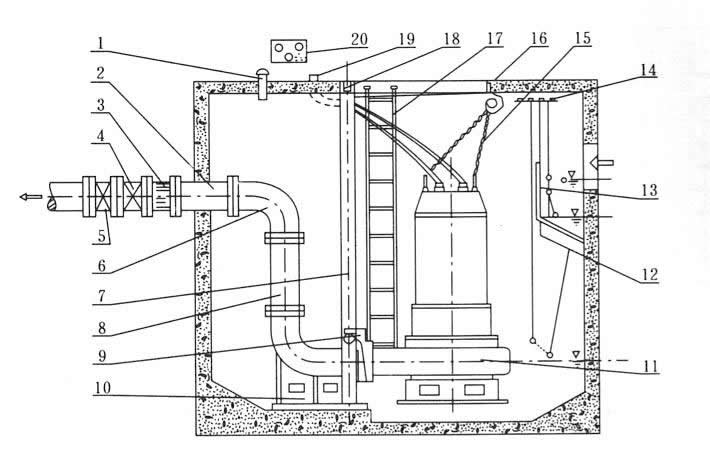

自动耦合式安装示意图
1.通风节 2.预埋管 3.膨胀节 4.逆止阀 5.闸阀 6.弯管 7.导轨 8.出水管 9.支架 10.耦合底座 11.自动搅匀排污泵
12.浮球开关（水位开关）13.隔板 14.浮球固定架 15.小链 16.挂钩 17.人梯 18.支撑架 19.电缆出线管 20.电机保护器

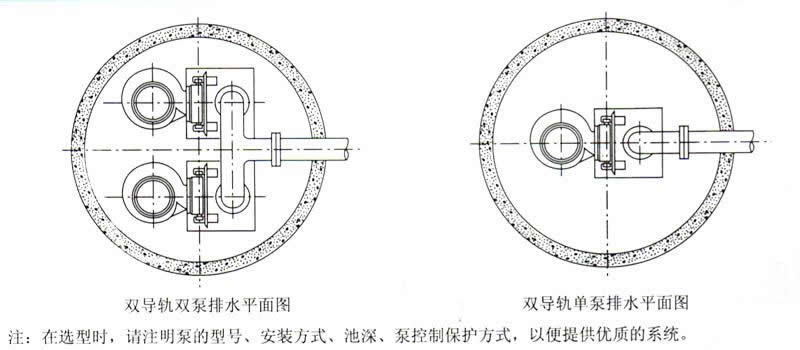

自动耦合式安装平面图

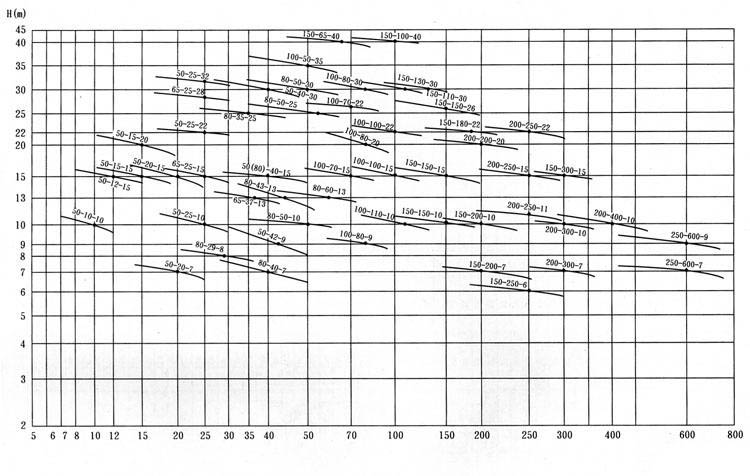

曲线图谱
结构特点说明
1、采用双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。
2、自动搅拌装置，产生强大的搅拌力，将池内的沉淀物搅拌成悬浮物后吸入叶轮排出，达到清淤的作用。
3、隔板将底座一分为二，搅拌与进水互不影响。
4、机械密封为双端面机械密封，长期处于油室中，保证水泵安全可靠地运行。
5、副叶轮结构的流体动力密封，既有辅助密封作用，从而保护机械密封，又平衡轴向力，延长轴承的使用寿命。
6、泵接线腔内设有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵实施保护。可配自动安全保护控制柜。
7、电机定子采用B级和F级绝缘，内设热保护器，当电机过载发热，保护器及时作出动作，对泵和电机实施保护。
8、油室内装有油水探头，当机械密封损坏后，水进入油室，探头发出信号，由控制系统对水泵实施保护。
9、JPYQ带内循环冷却系统，能保证水泵在水池较低水位正常工作。

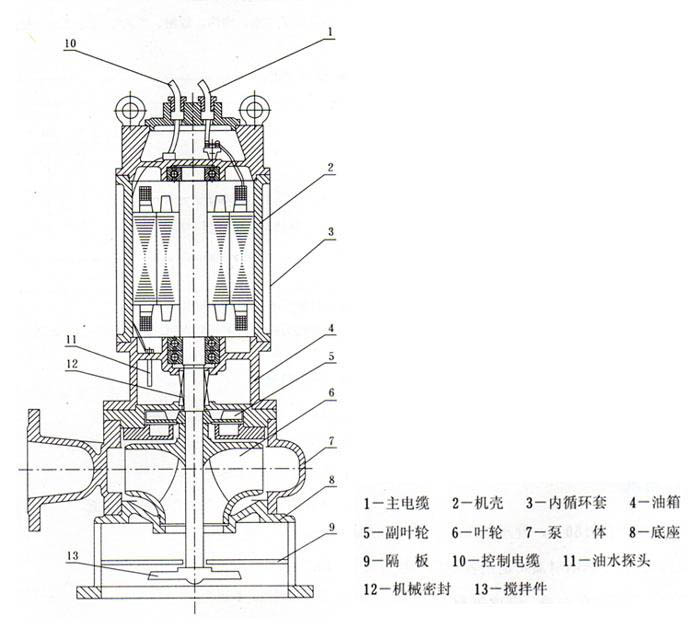

JYWQ型自动搅匀潜水排污泵（结构图）
|
